Die Lagerplatte dient als Lagerstelle für 34 mm Antriebswellen in Lüftungsanlagen in Gewächshäusern. Sie ist ausgestattet mit geraden Montagelöchern. Die Lagerplatte ist mit einem hochverschleißfesten Bronzesynther-Ring gleitgelagert. Damit ist sie langlebig und für den Einsatz unter hohen Belastungen geeignet. Zusätzlich dient die Gleitlagerung als Ersatz für Schmiermittel.Montagehöhe: Unterkante bis Antriebswellenmitte 77 mmMaterial: Verzinkter StahlRidder Art.-Nr.: 503095

Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Das Stahlrohr dient als Antriebswelle für Lüftungsanlagen und große Schattierungsanlagen im Gewächshaus. Mit der 2,50 mm Wandungsstärke ist es beständig gegen Torsion.Durch die Verjüngung an den Enden lassen sich die Rohre durch einfaches Ineinanderstecken und Verschrauben miteinander verbinden. Zur Verschraubung verwenden Sie eine Schraube mit Mutter 27.32 für Stahlrohre. Material: Stahl, verzinkt

    150 Nm    400 V 3~, 50 Hz   8,8 Umdrehungen/Minute    0,30 kW    1,55  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

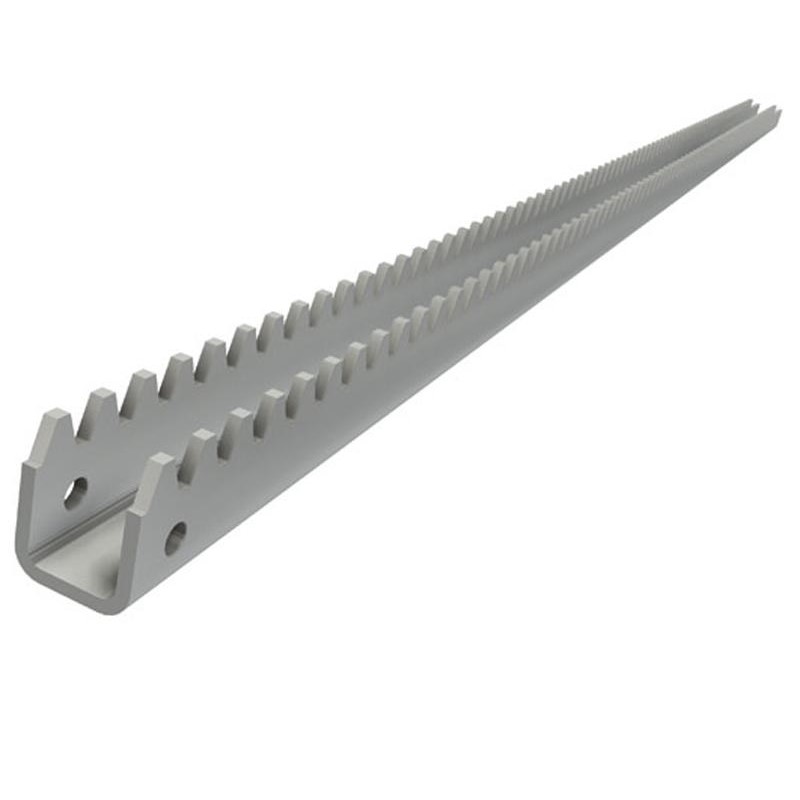

Gerade verzinkte Stahlblech-Zahnstangen für TU11-30-Zahnstangenantriebe. Stahlblech-Zahnstangenwerden standardmäßig mit einem Auslaufschutz (UV=77) geliefert. Stahlblech-Zahnstangen könnenauch ohne Auslaufschutz (UV=0) geliefert werden.Für einen zusätzlichen Auslaufschutz ist dieStahlblech-Zahnstange auf der Rückseite am Zahnstangenende mit einem Vierkantloch für dieMontage einer Schlossschraube versehen (zusammen mit Ausführungen mit UV=77 einsetzbar).Die Stahlblech-Zahnstange kann mit Hilfe eines Fensterbügelsatzes an einem Lüftungsfenster oder einer Lüftungsklappe befestigt werden. Abweichende Längen (L) und Ausführungen auf Anfrage.Ridder Art.-Nr.: 425429

Eine anschweißbare Kupplung für Ritzelgehäuse RSD 250 passend auf Stahlrohre 1" oder 5/4" wird in Anlagen mit Schubstangenantrieb für Schattierungen und Lüftungen verwendet. Material: Verzinkter StahlRidder Art.-Nr.: 401635

Der Rahmenbügel dient in Gewächshauslüftungen zur Befestigung der Zahnstange an der Lüftungsklappe. Die mitgelieferte Inox M6-Schraube hält die Zahnstange zuverlässig im Bügel.Zur Befestigung an der Lüftungsklappe verwenden Sie zwei weitere M6 Schrauben. Diese werden nicht mitgeliefert.Material: Alu-DruckgussRidder Art.-Nr.: 500021

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Das Kuppelstück verbindet Zahnstangen und Schubstangen im Schattierungsantrieb.Geeignet für 27er Schubstangen.Material: Zink-Druckguss - Ridder Art.-Nr.: 500208

Ridder Art.-Nr.: 182058

Die TRN520-3S Zahnstangenantriebe mit zugehörigen Zahnstangen sind wartungsarme Antriebseinheiten für den Antrieb von Sparren-Schienensystemen in Gewächshäusern. Die TRN520-3S Zahnstangenantriebe kombiniert mit den Ridder RW-Getriebemotoren tragen durch die exakte Positionierung der Lüftungsfenster zu einem optimalen Klima im Gewächshaus bei.Die verzinkten TRN520-3S Zahnstangenantriebe mit Montagefuß werden mit einer Schrauben-/ Kontermutterverbindung (M10) einfach am Sparren (Gitterträger) befestigt. Die zugehörigen Gegenplatten gewährleisten eine stabile Verbindung zwischen Zahnstangenantrieb und Sparren. Die Zahnstangenantriebe sind in den Höhen 60 mm und 40 mm (Mitte Zahnstange bis Oberseite Sparren) lieferbar.Mit Hilfe einer Untersetzungsstufe (i = 2.76) und eines gehärteten Ritzels wird das Drehmoment effektiv in eine ausgehende Zahnstangenkraft von bis zu 5200 N umgesetzt. Die Führungsblöcke gewährleisten eine stabile Zahnstangenführung. Dank der günstig positionierten Schmiernippel lassen sich die TRN520-3S Zahnstangenantriebe bequem warten.Die Antriebswellen sind mit langen abgeflachten Wellenzapfen ausgestattet. Damit ist es möglich, (vorgefertigte) Antriebswellen mit Schweiß-Schiebekupplungen oder Kettenkupplungen an den TRN520-3S Zahnstangenantrieben zu montieren, selbst wenn die Zahnstangenantriebe bereits in das Gewächshaus eingebaut wurden.Mit den zugehörigen Wellensicherungsklemmen werden die Antriebswellen positionssicher in den Kupplungen befestigt.Höhe: 60 mmRidder Art.-Nr.: 540000

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 532020

Diese Lüftungszahnstange eignet sich ideal für leichte Gewächshauslüftungen insbesondere im Foliengewächshausbereich.Das Endstück der Zahnstange hat keine Zähne. Dies gewährleistet einen Sicherheitsstopp, wenn die Lüftung die maximale Öffnung erreicht hat und ein Herausschieben der Zahnstange wird verhindert.Die Zahnstange ist präzise auf die Ritzelgehäuse TU 11:22 & 30 abgestimmt und dadurch sehr langlebig.Das Produkt ist in verschiedenen Längen lieferbarHöhe der Zähne: 22 mmMaterial: verzinkter StahlRidder Art.-Nr. 418095

50 Nm400 V 3~, 50 Hz5,6 Umdrehungen/Minute0,11 kW0,45 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Ein ideales Drahtseil für den Einsatz in Lüftungsanlagen im Gewächshaus und in vielen weiteren Anwendungsbereichen im Gartenbau.Material:Stahl verzinkt

Dieses Stahlrohr zeichnet sich durch eine besonders hohe Stabilität aus. Es kommt als Schubstangenrohr für Schattierungs- und Lüftungsanlagen in Gewächshäusern zum Einsatz.Durch die Verjüngung an den Enden lassen sich die Rohre durch einfaches Ineinanderstecken und Verschrauben miteinander verbinden. Zur Verschraubung verwenden Sie eine Schraube mit Mutter 27.32 für Stahlrohre. Wandungsstärke: 1,5 mmMaterial: Stahl verzinkt

Mit dem Ritzelgehäuseschutz in Kombination mit den Zahnstangenschutzrohren lassen sich Zahnstangen an sensiblen Positionen im Gewächshaus schützen. Dies können beispielsweise Stellen sein, an denen Verletzungsgefahr besteht oder wo Verschmutzung durch Schmiermittel vermieden werden müssen.Das Kunststoff-Schutzgehäuse ist mit einer einseitigen Aufnahme für das Zahnstangenschutzrohr ausgestattet.Material: Kunststoff

Gerade Montageplatte für RW240/400/600/200, RPG150/300/450 PolyGearbox Getriebe, RPD150/300/450 PolyDrive Getriebemotoren und RAL240-Getriebemotoren und W240/400/600- Schneckenradgetriebe.Lieferbar in verschiedenen Längen in verzinkter oder blanker Metallausführung. Befestigung mittels Schraubverbindung oder Schweißen.Abweichende Längen oder Ausführungen auf Anfrage.Ridder Art.-Nr. 413922
