Horizontale Schattierungen

Mit dem Kunststoff S-Haken Typ II befestigen Sie das Gewebe an den Inox-Drähten in aufgehängten Anlagen.Material: Kunststoff

Mit der Inox Klammer 3.8 lassen sich Gewebe an der Teilen der Gewächshauskonstruktion wie z.B. T-Träger, U-Fetten und Unterzügen befestigen.Material: Edelstahl

Mit diesen Federn können Sie unsere Gleitklemmteile ergänzen. Das Gleitklemmteil wird standardmäßig mit einer weichen Feder ausgeliefert.Sollte diese Feder für Ihre Anwendung nicht ausreichen, können Sie das Gleitklemmteil mit insgesamt bis zu zwei harten Federn ergänzen.

Der Gleiter L 19 verbindet Tragedrähte mit 19 mm Aluminium-Rohren in der Schattieranlage. Mit der Ausführung L 19 ist der Abstand zwischen Tragedraht und Aluminiumrohr im Gegensatz zur S 19-Variante erhöht. Dies bringt bei manchen Gewächshaustypen eine bessere Abdichtung an der Konstruktion bei geschlossenen Energieschirmen.

In der Schattieranlage lassen sich Gewebe schnell und einfach an Screenprofilen und Drähten mit den Knippies befestigen. Sie sind aus Kunststoff gefertigt und daher sehr schonend zum Gewebe. Auch außerhalb der Anlage können die Knippies nützliche Helfer für die Befestigung von anderen Materialien an Drähten und dünnen Metallplatten sein. Material: Kunststoff

Verbinder für 19 mm Alu-Rohre zur Gewebeführung, mit flexibel einstellbarem Winkel, vormontieren am Boden, genaue Winkelausrichtung an der Montageposition. Kompatibel mit 19 mm Alu-Rohren und StahlrohrenDie Montage erfolgt über eine Steckverbindung, die mit stumpfer Körnung des Alu-Rohres fixiert wird

Mit diesem kleinen und kompakten Drahtspanner können Sie enge Montagesituationen in Beschattungssystemen und anderen Anwendungsbereichen problemlos bewältigen. Mit diesem Bauteil profitieren Sie zusätzlich von einer stabileren Konstruktion Ihres Kabels und Drahtes, als dies mit anderen Drahtspannern möglich ist. Material: Stahl, semdzimierverzinkt(Befestigung nur mit M6)

Durch das gespaltene Gehäuse lässt sich die Markisenrolle aus schlagfestem Kunststoff an bereits gespannten Seilen anbringen und als Laufrolle einsetzen. Andersherum gedreht können Sie die Seilrolle am mitgelieferten S-Haken aufhängen und Seile daruf führen und umlenken. Durchmesser 40 mmGeeignet für Seile mit einem Durchmesser von bis zu 7 mmMit Edelstahl-AchseMit S-Haken-Aufhängung

Diese universell einsetzbare Hammerkopfschraube eignet sich in Verbindung mit einer M6 Mutter ideal zum Verschrauben der Tafelklemme H 60 an das Screenprofil in Schattierungs- und Lüftungsanlagen. Material: Stahl, verzinkt

Das Clipprofil schützt in Gewächshäusern die Textilien der Gewebeschürzen am Abhang. Es wird direkt auf den gespannten Draht am Abhang aufgeclipst. Dort verhindert es, dass das Gewebe direkt auf dem Draht aufliegt und dort abgerieben wirdMaterial: PVC

Unser Wellenlagerset kann in verschiedenen Szenarien eingesetzt werden. Vor allem als Reperaturset zum einfachen und schnellen Austauschen von kaputten Wellenlagern, ist es nicht mehr wegzudenken.Dank des stabilen und robusten Produktes ist es sowohl für neue als auch für alte Gewächshäuser geeignet. Eigenschaften:Weniger Arbeit mit Reparaturen! Unser neues Wellenlager wird um das Rohr herum montiert. Das aufwändige Abmontieren des Antriebswellenlagers bei der Reparatur entfällt.Nur eine Person bewältigt den Austausch von brüchigen, alten Wellenlagern.Das Set bietet Flexibilität für Systeme und Konstruktionen in alten und neuen Gewächshäusern.Schützt andere Gewächhausteile vor Abreibungen und Verschleiss (Antriebe, Rohre, etc.) durch den inneren Plastikring aus Kunstoff, der speziell für den Gebrauch im Gewächshaus entwickelt wurde.Dieses Wellenlagerset macht den komplizierten Wellenlager-Austausch so einfach wie möglich!

Die Lagerplatte dient als Lagerstelle für 34 mm Antriebswellen in Lüftungsanlagen in Gewächshäusern. Sie ist ausgestattet mit geraden Montagelöchern. Die Lagerplatte ist mit einem hochverschleißfesten Bronzesynther-Ring gleitgelagert. Damit ist sie langlebig und für den Einsatz unter hohen Belastungen geeignet. Zusätzlich dient die Gleitlagerung als Ersatz für Schmiermittel.Montagehöhe: Unterkante bis Antriebswellenmitte 77 mmMaterial: Verzinkter StahlRidder Art.-Nr.: 503095

Dieses Gleit-Klemmteil verbindet das Antriebsdrahtseil schonend mit den 19 mm Aluminium-Rohren in der Schattieranlage. In dieser Ausführung ist die Rutschkupplung mit einer Gleit-Klemmtechnik umgesetzt. Diese schont die Antriebsdrahtseile. Besonders geeignet ist diese Technik für Gewächshäuser, bei denen es zu temperaturbedingter Materialausdehnung kommt, wie es beispielsweise bei Aluminiumdachrinnen der Fall ist. Wir liefern das Gleit-Klemmteil inklusive Feder und Deckel für 19 mm Rohre sowie Schrauben und Muttern.

Die Tafelklemme verbindet 27 mm Schubstangen mit den 19 mm Rohren oder Screenprofilen, die das Gewebe führen. Die 27.40-Tafelklemme eignet sich für Konstruktionen mit einem geringen Gewebeabstand, wenn dünnes Schattiergewebe verwendet wird.

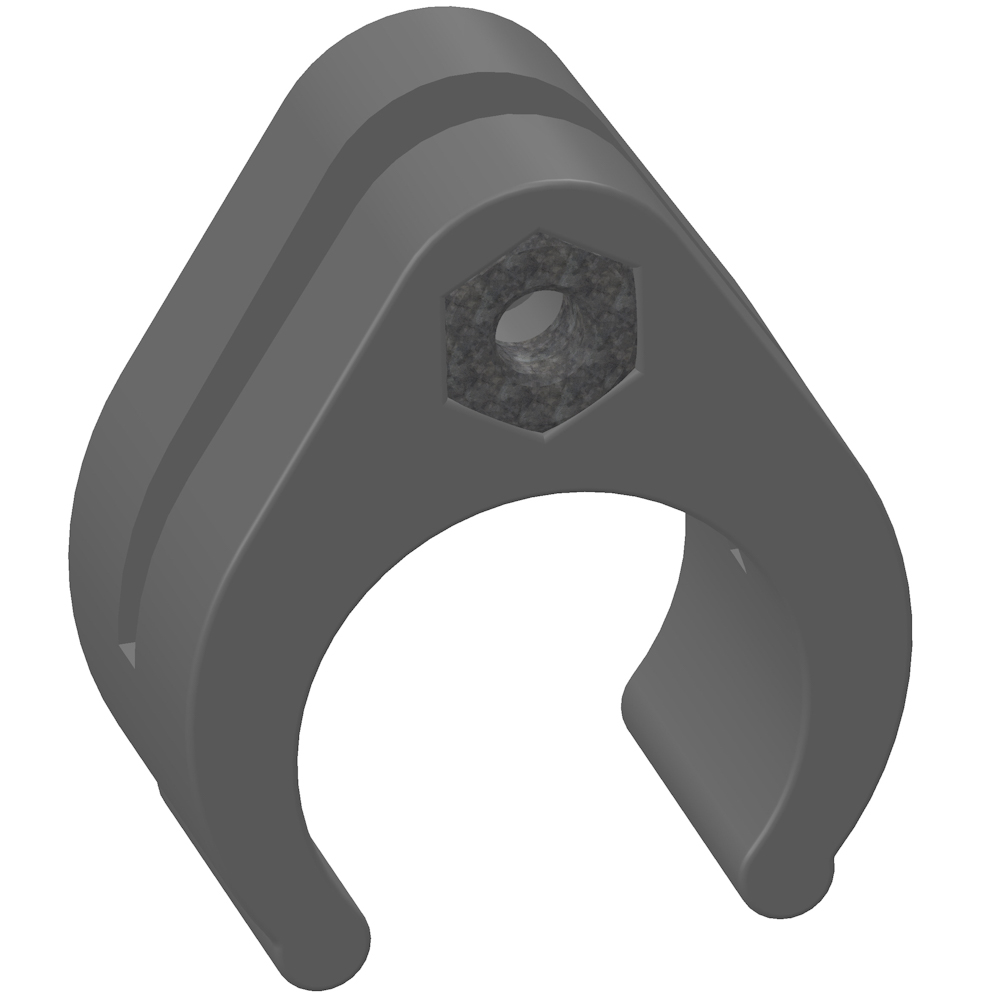

Mit dem Klemmteil S 19 lässt sich eine feste Verbindung von Antriebsdrahtseil und 19 mm Rohr realisieren.Zur Montage benötigen Sie eine M 4x 16 Schraube ISK.

Mit dem Klemmteil EXT 19 lässt sich eine feste Verbindung von Antriebsdrahtseil und 19 mm Rohr realisieren. Beim Einsatz der EXT-Ausführung ergibt sich ein erhöhter Abstand zwischen 19 mm Rohr und Gewebe. Das verhindert den Kontakt mit dem Antriebsdrahtseil und dem Gewebe, was zum Verschleiß führen würde.Zur Montage benötigen Sie eine M 4x 16 Schraube ISK.

Das Ritzelgehäuse RSD 250-40 RR dient als untersetzter Antrieb für Schattieranlagen mit Schubstangenantrieb. Standardmäßig mit Montagelaschen für den Gitterbinder auf der rechten Seite. Mit dieser Positionierung ist eine besonders dichte Montage an den Binder möglich. Auf Anfrage auch mit beidseitigen oder links positionierten Montagelaschen Material: Verzinkter Stahl, die Ritzel sind speziell gehärtetRidder Art.-Nr.: 500280

Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

Der langlebige und robuste Rohrmotor von TGU ist einsetzbar in 50 mm. Er wird hier mit 230 Volt für den europäischen Markt. Eine Variante mit 120 Volt für den amerikanischen Markt ist auf Anfrage auch verfügbar.Die Endschalter sind unkompliziert von außen mit einem Imbus-Schlüssel einstellbar. Der Rohrmotor wird mit einer 10 x 10 Aufnahme für die Motorführung ausgeliefert.

Die Rohrkupplung ist die praktische, statische Verbindung für 19 mm Aluminium-Rohre und Stahlrohre. Die Montage erfolgt über ein einfaches Stecksystem, welches durch Einpressen mit der Zange fixiert wird. Dies beschleunigt den Montageprozess im Gegensatz zum Verschrauben, allerdings sind die Rohre nicht mehr voneinander zu lösen.

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Diese Seiltrommel ermöglicht durch die Vorkerbung im Kunststoff ein geordnetes Aufwickeln und damit einen gleichmäßigen Laufweg des Drahtseils in der Schattieranlage. Eine Friktion der aufgewickelten Drähte und Seile wird verhindert.Der zweischalige Aufbau der Seiltrommel ermöglicht eine nachträgliche Installation auf der Antriebswelle. Verbunden werden die beiden Schalen mit den vier mitgelieferten Schrauben. Die Installation auf der Antriebswelle erfolgt über eine spezielle Mahdenschraube. Die Seiltrommel ist aus schlagfestem Kunststoff - dieses Material schont das Drahtseil und erhöht seine Lebensdauer. Geeignet für Drahtseile mit einem Durchmesser bis 3 mm Geeignet für Antriebswellen von 34 mmKapazität der Seiltrommel: fasst bis zu 5,70 m SeilMaterial: Seiltrommel: schlagfester Kunststoff

RB120-11 Rohrmotoren sind wartungsfreie Antriebe, die sich für Rollschirmsysteme an den Seitenwänden und für Doppelrollschirme in Gewächshäusern eignen.Die RB120-11 Rohrmotoren sind standardmäßig in ein Aluminiumrohr von 63 mm eingebaut und können bei Rollrohren von 63 mm verwendet werden. Da der Rohrmotor eingebaut ist, kann er vollständig aufgewickelt werden.Die RB120-11 Rohrmotoren sind abgedichtet, um ein Eindringen von Wasser aus dem Wickelrohr in die Antriebseinheit zu vermeiden. Der geräuscharme RB120-11 Rohrmotor ist mit einem asynchronen Elektromotor (1-phasig, 2-polig), einer integrierten Bremse und einem auf Lebensdauer geschmierten Planetengetriebe ausgestattet.Der RB120-11 Rohrmotor verfügt über ein selbst reparierendes thermisches Schutzsystem, das ein Durchbrennen des Antriebs im Falle einer Überhitzung des Elektromotors verhindert. Die RB120-11 Rohrmotoren sind mit einem schnell und einfach einstellbaren präzisen Endschaltersystem mit einem Bereich von 38 Umdrehungen ausgestattet.Das Endschaltersystem lässt sich bei der Installation unendlich drehen, wodurch Defekte aufgrund eines fehlerhaften Einbaus vermieden werden. RB120-11 Rohrmotoren: ● Drehmoment von 120 Nm bei 50 Hz oder 60 Hz Netzfrequenzen● Drehzahlen von 11 U/min bei 50 Hz; 13 U/min bei 60 Hz Netzfrequenz● Geeignet für den intermittierenden Betrieb, Betriebsklasse S3-6%, Einschaltdauer 4 Minuten● Versehen mit einem Vierkant-Wellenzapfen für die Verbindung mit der Führungseinheit● Ausgeführt gemäß Schutzklasse IP44● Zuverlässige Motorbremswirkung, auch bei Unterspannung● Erhältlich in 1-phasige Ausführung, einsetzbar für Netzspannungen von 230 V bei 50 Hz und 60 Hz● Erhältlich in 1-phasige Ausführung, einsetzbar für Netzspannungen von 115 V bei 60 HzRidder Art.-Nr.: 550180

Das TGU-Verzögerungsset dient in Gewächshäusern mit kleinerem letzten Binderabstand zur Regulierung der geringeren Bahnenbreite. Es verhindert in dieser Anwendung, dass das Antriebsdrahtseil beschädigt wird und zeichnet sich durch extreme Zuverlässigkeit und Langlebigkeit aus. Das TGU-Verzögerungsset besteht aus einer Kreuzklammer 19.20, einer Gleitklammer 19.25 und zwei Schlauchschellen.
