Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

Der langlebige und robuste Rohrmotor von TGU ist einsetzbar in 50 mm. Er wird hier mit 230 Volt für den europäischen Markt. Eine Variante mit 120 Volt für den amerikanischen Markt ist auf Anfrage auch verfügbar.Die Endschalter sind unkompliziert von außen mit einem Imbus-Schlüssel einstellbar. Der Rohrmotor wird mit einer 10 x 10 Aufnahme für die Motorführung ausgeliefert.

Der Ridder RB50Eᵖˡᵘˢ-Rohrmotor ist ein wartungsfreier Antrieb für Rollschirmsysteme in Gewächshäusern und Ställen. Der Rohrmotor ist standardmäßig in ein Aluminiumrohr von 50 mm (Wandstärke 1,5 mm) eingebaut und kann bei Rollrohren von 50 mm verwendet werden. Da der Rohrmotor eingebaut ist, kann er vollständig aufgewickelt werden.Der geräuscharme RB50Eᵖˡᵘˢ Rohrmotor ist mit einem asynchronen Elektromotor (1-phasig, 2-polig), einer integrierten Bremse und einem auf Lebensdauer geschmierten Planetengetriebe ausgestattet. Der Rohrmotor verfügt über ein selbst reparierendes thermisches Schutzsystem, das ein Durchbrennen des Antriebs im Falle einer Überhitzung des Elektromotors verhindert. Der RB50Eᵖˡᵘˢ Rohrmotor ist besonders wasserbeständig. Die hohe Schutzklasse IP55 stellt sicher, dass die Funktion des Rohrmotors durch eine feuchte Umgebung nicht beeinträchtigt wird.Der RB50Eᵖˡᵘˢ Rohrmotor ist standardmäßig mit einem intelligenten und präzisen elektronischen Endschaltersystem (Impulszähler) mit einem Bereich von 38 Umdrehungen ausgestattet. Der Impulszähler schaltet den Rohrmotor aus, wenn dieser seine Endposition erreicht. Er schaltet aus Sicherheitsgründen den Rohrmotor auch bei einer Überlastung aus. Die Schaltkomponenten im neuen Endschaltersystem ermöglichen den parallelen Einbau mehrerer Rohrmotoren, ohne dass ein Trennrelais verwendet werden muss.RB50Eᵖˡᵘˢ Rohrmotor:● Drehmoment von 50 Nm bei 50 Hz;● Drehzahl von 3,5 U/min bei 50 Hz;● Geeignet für den intermittierenden Betrieb, Betriebsklasse S3-6%, Einschaltdauer (KB) 10 Minuten;● Ausgeführt gemäß Schutzklasse IP55;● Zuverlässige Motorbremswirkung, auch bei Unterspannung;● Erhältlich in 1-phasige Ausführung, einsetzbar für Netzspannungen von 230 V bei 50 Hz.Ridder Art.-Nr. 550032

Eine kurze Handkurbel zum direkten Bedienen des Handantriebs. Die Kurbel eignet sich besonders bei niedriger Installation des Handantriebes und wenn der Handantrieb mitlaufend montiert ist.

Dieser manuelle Antrieb eignet sich ideal für kleinere Schattierungs- und Lüftungsanlagen. Er ist mit einer Kupplung ausgestattet, die sich direkt mit der TGU Teleskopwellen oder der Antriebswelle verschrauben lässt. Der Antrieb wird standardmäßig mit einer passenden Handkurbel geliefert. Auf Anfrage ist er zudem lieferbar mit einer verlängerten Handkurbel oder einem Haken für höher hängende Antriebe, die nicht direkt zu erreichen sind. Kombiniert mit einem Kettenrad lassen sich auch sehr hoch hängende Antriebe betreiben.

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Unser Haspelkettenantrieb eignet sich ideal für folgende Bereiche:für alle Lüftungen und Energieschirme ohne Anschluss an die Stromversorgungfür erhöht installierte Seitenlüftungen, die mit der Markisenkurbel nicht erreichbar sindfür kleine bis mittelgroße Anlagen in Gewächshaus, Stall- und HallenbauEr überzeugt durch diese Eigenschaften:pflegeleicht und wenig anfällig gegen Klimaeinflüsse im Gewächshauspraktische direkt montierbare Komplettlösung(Schneckengetriebe, KST-Kettenrad mit Kettenführung und Kette): lässt sich im Handumdrehen mit der Antriebswelle verbinden.Attraktives Preis-Leistung-VerhältnisTechnische Daten unseres Haspelkettenantriebs:Übersetzung des Schneckengetriebes: 1:16 (70Nm)Länge der Kette: Nutzlänge 2 mKettenrad aus schlagfestem Kunststoff

Der Einstellsatz dient zum Justieren des Endschalters beim Rohrmotor RB 50 E + und RB 120 E+.

RB120-11 Rohrmotoren sind wartungsfreie Antriebe, die sich für Rollschirmsysteme an den Seitenwänden und für Doppelrollschirme in Gewächshäusern eignen.Die RB120-11 Rohrmotoren sind standardmäßig in ein Aluminiumrohr von 63 mm eingebaut und können bei Rollrohren von 63 mm verwendet werden. Da der Rohrmotor eingebaut ist, kann er vollständig aufgewickelt werden.Die RB120-11 Rohrmotoren sind abgedichtet, um ein Eindringen von Wasser aus dem Wickelrohr in die Antriebseinheit zu vermeiden. Der geräuscharme RB120-11 Rohrmotor ist mit einem asynchronen Elektromotor (1-phasig, 2-polig), einer integrierten Bremse und einem auf Lebensdauer geschmierten Planetengetriebe ausgestattet.Der RB120-11 Rohrmotor verfügt über ein selbst reparierendes thermisches Schutzsystem, das ein Durchbrennen des Antriebs im Falle einer Überhitzung des Elektromotors verhindert. Die RB120-11 Rohrmotoren sind mit einem schnell und einfach einstellbaren präzisen Endschaltersystem mit einem Bereich von 38 Umdrehungen ausgestattet.Das Endschaltersystem lässt sich bei der Installation unendlich drehen, wodurch Defekte aufgrund eines fehlerhaften Einbaus vermieden werden. RB120-11 Rohrmotoren: ● Drehmoment von 120 Nm bei 50 Hz oder 60 Hz Netzfrequenzen● Drehzahlen von 11 U/min bei 50 Hz; 13 U/min bei 60 Hz Netzfrequenz● Geeignet für den intermittierenden Betrieb, Betriebsklasse S3-6%, Einschaltdauer 4 Minuten● Versehen mit einem Vierkant-Wellenzapfen für die Verbindung mit der Führungseinheit● Ausgeführt gemäß Schutzklasse IP44● Zuverlässige Motorbremswirkung, auch bei Unterspannung● Erhältlich in 1-phasige Ausführung, einsetzbar für Netzspannungen von 230 V bei 50 Hz und 60 Hz● Erhältlich in 1-phasige Ausführung, einsetzbar für Netzspannungen von 115 V bei 60 HzRidder Art.-Nr.: 550180

Dieser manuelle Antrieb eignet sich ideal für kleinere Schattierungs- und Lüftungsanlagen. Er ist mit einer Kupplung ausgestattet, die sich direkt mit der TGU Teleskopwellen oder der Antriebswelle verschrauben lässt. Der Antrieb wird standardmäßig mit einer passenden Handkurbel geliefert. Auf Anfrage ist er zudem lieferbar mit einer verlängerten Handkurbel oder einem Haken für höher hängende Antriebe, die nicht direkt zu erreichen sind. Kombiniert mit einem Kettenrad lassen sich auch sehr hoch hängende Antriebe betreiben.

Der Aufnahmebügel nimmt den Montagezapfen (16 x 16) des Rohrmotores auf.Dafür wird er links bzw. rechts auf die Motorführung aufgeschraubt. Wir liefern den Bügel inklusive der passenden Schrauben.

Ridder Art.-Nr. 550131

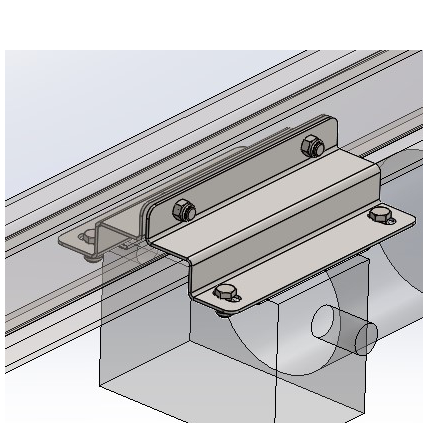

Die Motorkonsole ermöglicht den flexiblen Einbau von Getriebemotoren im Bereich der Gitterbinder. Durch das variable Lochbild lässt sich die Konsole an verschiedenen Höhen von Gitterbindern montieren. Das Bauteil kann in Gewächshäusern mit Zentralantrieb und mit Giebelantrieb verwendet werden.Material: Verzinkter StahlRidder Art.-Nr.. 503500

Die RMC50 Motorsteuerungen sind Steuerkästen für den Anschluss der 1-phasigen RB50/ RB50Eᵖˡᵘˢ - Rohrmotoren. Die RMC50 Motorsteuerung enthält alle elektrischen Komponenten, die für die Gewährleistung des sicheren Betriebs sowie für einen sicheren Anschluss und die Ansteuerung eines RB-Rohrmotors erforderlich sind.Die in ein Kunststoffgehäuse eingebaute RMC50 Motorsteuerung ist mit einer Glassicherung ausgestattet, die sie vor einer möglichen elektrischen Überlastung schützt. Die RMC50 Motorsteuerung verfügt darüber hinaus über eine einstellbare Laufzeitbegrenzung als Sicherheitsfunktion (1 bis 10 Minuten). Diese besteht aus zwei Funktionen, nämlich Defekte an einem Rohrmotor zu verhindern (falls dieser an seiner Endposition nicht elektrisch abgeschaltet wird) und ein Fehlersignal zu senden, wenn die voreingestellte Laufzeit überschritten wird. Falls die Spannungsversorgung bei Erreichen der voreingestellten Laufzeit nicht abgeschaltet wird, unterbricht die Motorsteuerung des RMC50 die Motorspannung. Das Fehlersignal besteht aus einem optischen Signal (Blinksignal) und einer eingebauten LED.Die RMC50-Motorsteuerung ist sowohl manuell bedienbar als auch fernbedienbar. Die RMC50 verfügt über zwei Impulsdrucktaster: einen für die manuelle Steuerung (Ein - Stopp - Ab - Stopp) und einen für den Automatikbetrieb (fernbedient) oder Handbetrieb. Die RMC50 kann über ein 24 V-Eingangssignal (AC oder DC) extern angesteuert werden.Die RMC50 Motorsteuerung ist mit einer leicht zugänglichen Klemmenleiste für den Anschluss der Kabel ausgestattet. An der Klemmenleiste können eine 1-phasige Spannungsversorgung, der RB-Rohrmotor und ein 24 V-Steuersignal für die externe Steuerung angeschlossen werden. Für die Durchführung der Kabel ist das Gehäuse der RMC50 Motorsteuerung mit 2 Kabelverschraubungen ausgestattet.RMC50 Motorsteuerungen: Ausführung für 1-phasige Spannungsversorgung, 230 V (50Hz) Eingebaut in ein Kunststoffgehäuse (Schutzklasse IP55)Ridder Art.-Nr.: 275510

Dieser Rollschlitten dient als Spezialaufnahme des RB50 Rohrmotors und transportiert den Rohrmotor auf dem Führungsprofil.Bei der Montage profitieren Sie von dem verlängerten auf die U-Fette eingepassten Halter.Die Motorführung ist kugelgelagert. Sie eignet sich für links sitzende Rohrmotoren und ist mit zwei Löchern für Montage des Aufnahmebügels ausgestattet.Material: Stahl

Die Elektro-Getriebemotoren für Schattierungs- und Lüftungsanlagen von Ridder werden mit vorinstallierten Kettenrädern zur Aufnahme der Kettenkupplung geliefert.Ridder Art.-Nr.: 502010

Die Abdeckhaube schützt im Freien montierte Motoren gegen Regen, Schnee und andere WItterungen.Passend für die Antriebsserien RW 200 bis RW 600 von Ridder.Material: Kunststoff

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 502320

Verzinkte Führungseinheit zur Führung der RB120-11/13 Rohrmotoren in der Führungsschiene.Geeignet zum Aufnehmen der Dreh- und Axialkräfte des Rohrmotors.Der Rohrmotor ist mit Hilfe eines Vierkant-Wellenzapfens (16 x 16 mm) in der Führungseinheit montiert und mit einem Splint gesichert.Ridder Art.-Nr. 550505

Die Energiekette 10 x 16 mm schützt die Versorgungskabel für Rohrmotoren in allen Rollschirmanlagen. Zudem ermöglicht die Energiekette eine kontrollierte Abrollbewegung.Die Energiekette lässt sich sehr leicht zusammen- und auseinanderbauen - selbst wenn das Kabel bereits eingelegt ist. So sparen Sie Zeit beim Handling und schützen Ihre Kabel zuverlässig. Die Energiekette findet auch außerhalb des Gewächshauses in vielen Branchen Anwendung. Sie dient im Allgemeinen zum Schutz flexibler Leitungen und Kabel.Wir liefern die Kabelkette in 5 Segmenten á 204 mm.Material: Kunststoff

Die RW400-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Die RW400-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW400-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW400-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW400-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr.: 502220

Die stabile Lösung zur Befestigung von Vierkantrohre an Doppel-IP-Trägern. Mit dem Anflanschset lassen sich die Rohre ohne Schweißen an den IP-Trägern befestigen. Das erleichtert die Montage und verbessert die Stabilität. Mit dem Anflanschset werden verschiedene Größen von IP-Trägern abgedeckt

Das Führungsprofil für Rohrmotore sorgt in Verbindung mit unserem Rollschlitten für eine gerade Führung Ihres Rohrmotors in vertikalen Anlagen.
