Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

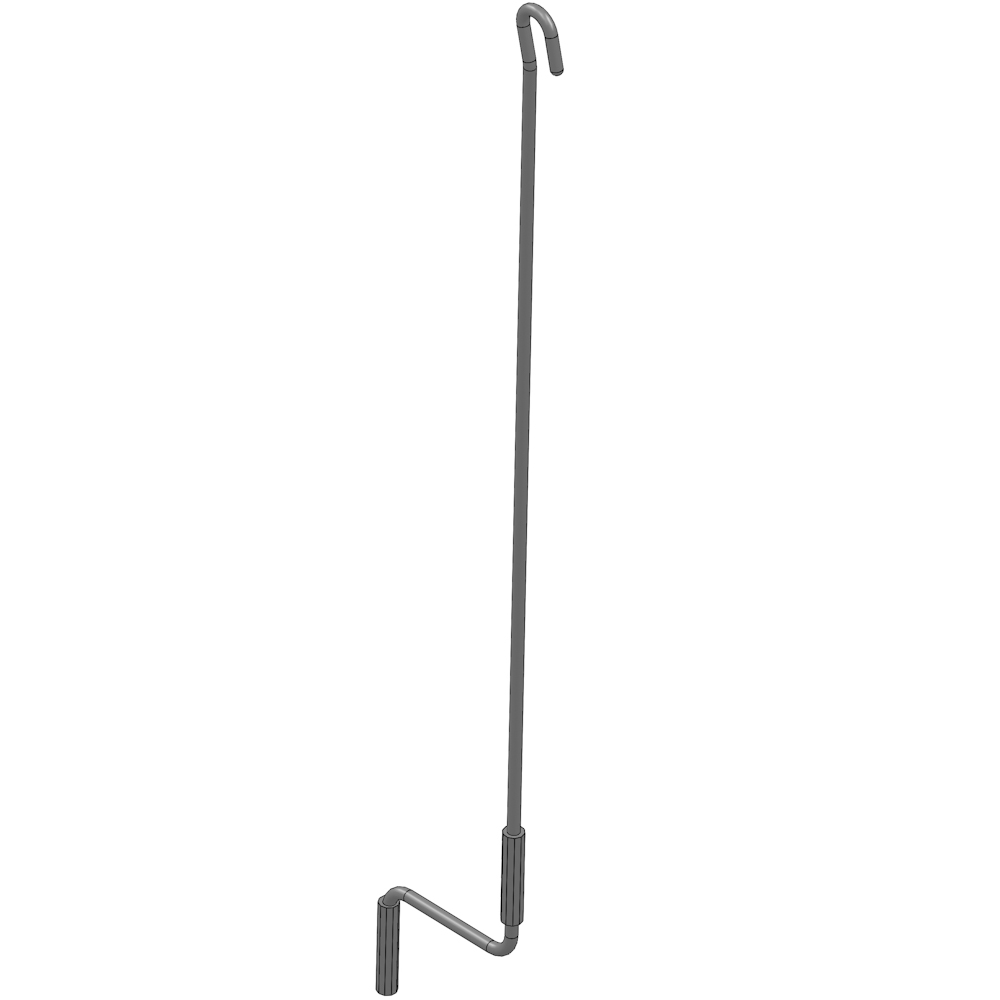

Eine kurze Handkurbel zum direkten Bedienen des Handantriebs. Die Kurbel eignet sich besonders bei niedriger Installation des Handantriebes und wenn der Handantrieb mitlaufend montiert ist.

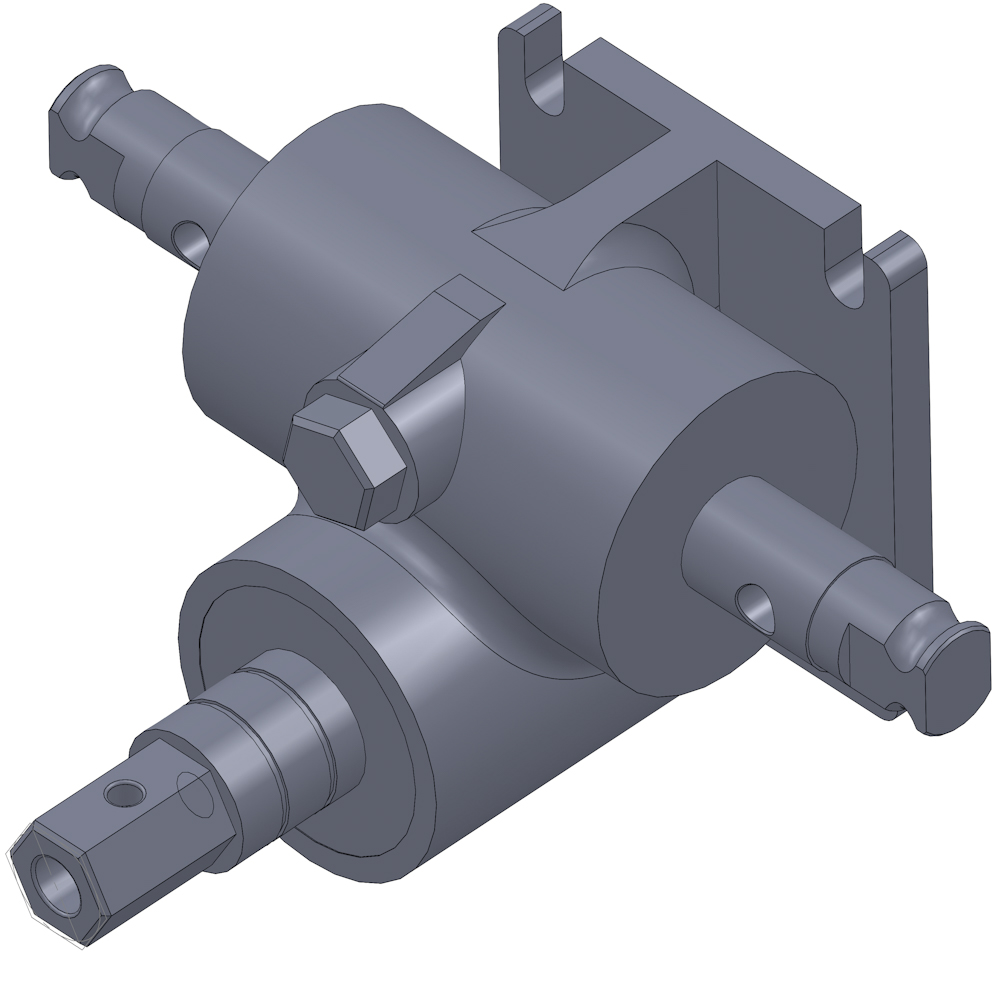

Dieser manuelle Antrieb eignet sich ideal für kleinere Schattierungs- und Lüftungsanlagen. Er ist mit einer Kupplung ausgestattet, die sich direkt mit der TGU Teleskopwellen oder der Antriebswelle verschrauben lässt. Der Antrieb wird standardmäßig mit einer passenden Handkurbel geliefert. Auf Anfrage ist er zudem lieferbar mit einer verlängerten Handkurbel oder einem Haken für höher hängende Antriebe, die nicht direkt zu erreichen sind. Kombiniert mit einem Kettenrad lassen sich auch sehr hoch hängende Antriebe betreiben.

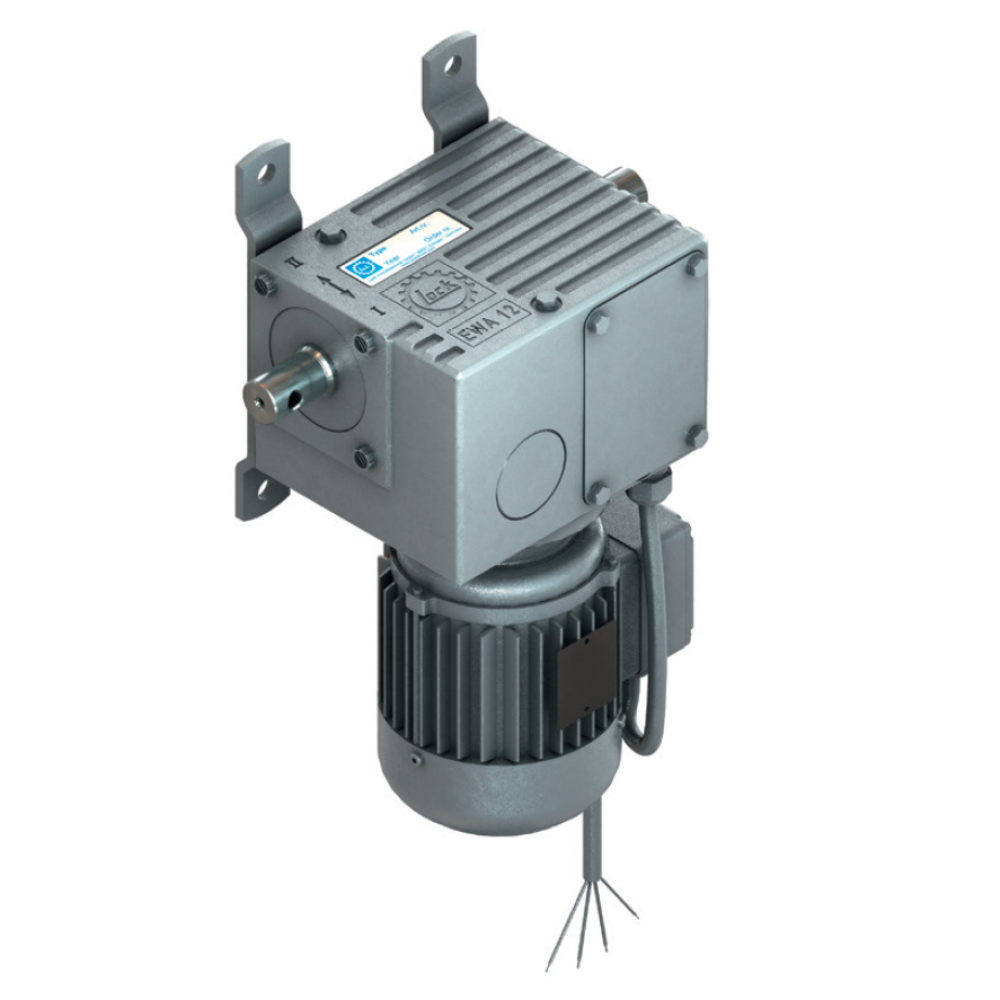

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Unser Haspelkettenantrieb eignet sich ideal für folgende Bereiche:für alle Lüftungen und Energieschirme ohne Anschluss an die Stromversorgungfür erhöht installierte Seitenlüftungen, die mit der Markisenkurbel nicht erreichbar sindfür kleine bis mittelgroße Anlagen in Gewächshaus, Stall- und HallenbauEr überzeugt durch diese Eigenschaften:pflegeleicht und wenig anfällig gegen Klimaeinflüsse im Gewächshauspraktische direkt montierbare Komplettlösung(Schneckengetriebe, KST-Kettenrad mit Kettenführung und Kette): lässt sich im Handumdrehen mit der Antriebswelle verbinden.Attraktives Preis-Leistung-VerhältnisTechnische Daten unseres Haspelkettenantriebs:Übersetzung des Schneckengetriebes: 1:16 (70Nm)Länge der Kette: Nutzlänge 2 mKettenrad aus schlagfestem Kunststoff

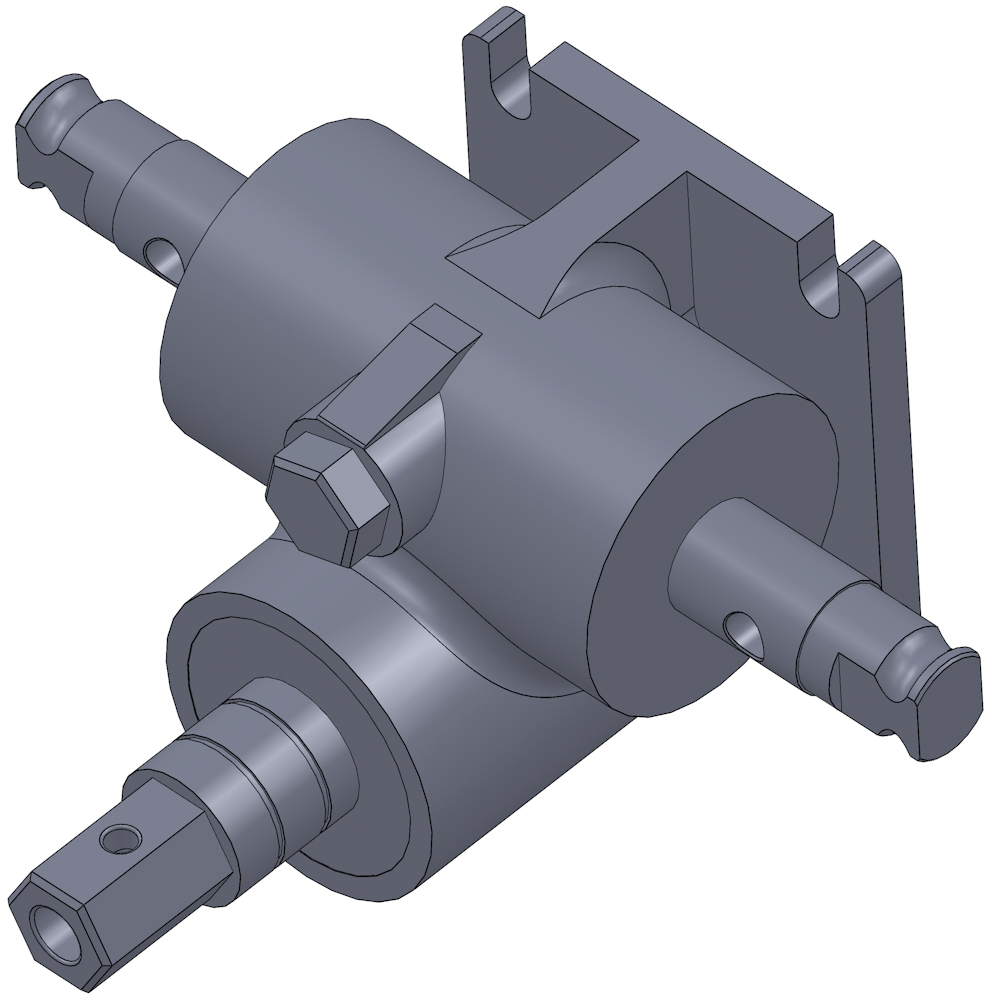

Dieser manuelle Antrieb eignet sich ideal für kleinere Schattierungs- und Lüftungsanlagen. Er ist mit einer Kupplung ausgestattet, die sich direkt mit der TGU Teleskopwellen oder der Antriebswelle verschrauben lässt. Der Antrieb wird standardmäßig mit einer passenden Handkurbel geliefert. Auf Anfrage ist er zudem lieferbar mit einer verlängerten Handkurbel oder einem Haken für höher hängende Antriebe, die nicht direkt zu erreichen sind. Kombiniert mit einem Kettenrad lassen sich auch sehr hoch hängende Antriebe betreiben.

Gerade Montageplatte für RW240/400/600/200, RPG150/300/450 PolyGearbox Getriebe, RPD150/300/450 PolyDrive Getriebemotoren und RAL240-Getriebemotoren und W240/400/600- Schneckenradgetriebe.Lieferbar in verschiedenen Längen in verzinkter oder blanker Metallausführung. Befestigung mittels Schraubverbindung oder Schweißen.Abweichende Längen oder Ausführungen auf Anfrage.Ridder Art.-Nr. 413922

Die RW600-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- undHubsysteme in Gewächshäusern oder Ställen. Die RW600-Getriebemotoren sind fürUmgebungstemperaturen von 0-60 °C geeignet.Alle RW600-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzungausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstanddes Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen undSchneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW600-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystemmit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximaleSchaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optionaleinsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen(Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mitPotentiometer möglich.Die RW600-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werdenmit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr. 502420

Die Abdeckhaube schützt im Freien montierte Motoren gegen Regen, Schnee und andere WItterungen.Passend für die Antriebsserien RW 200 bis RW 600 von Ridder.Material: Kunststoff

Die TRN520-3S Zahnstangenantriebe mit zugehörigen Zahnstangen sind wartungsarme Antriebseinheiten für den Antrieb von Sparren-Schienensystemen in Gewächshäusern. Die TRN520-3S Zahnstangenantriebe kombiniert mit den Ridder RW-Getriebemotoren tragen durch die exakte Positionierung der Lüftungsfenster zu einem optimalen Klima im Gewächshaus bei.Die verzinkten TRN520-3S Zahnstangenantriebe mit Montagefuß werden mit einer Schrauben-/ Kontermutterverbindung (M10) einfach am Sparren (Gitterträger) befestigt. Die zugehörigen Gegenplatten gewährleisten eine stabile Verbindung zwischen Zahnstangenantrieb und Sparren. Die Zahnstangenantriebe sind in den Höhen 60 mm und 40 mm (Mitte Zahnstange bis Oberseite Sparren) lieferbar.Mit Hilfe einer Untersetzungsstufe (i = 2.76) und eines gehärteten Ritzels wird das Drehmoment effektiv in eine ausgehende Zahnstangenkraft von bis zu 5200 N umgesetzt. Die Führungsblöcke gewährleisten eine stabile Zahnstangenführung. Dank der günstig positionierten Schmiernippel lassen sich die TRN520-3S Zahnstangenantriebe bequem warten.Die Antriebswellen sind mit langen abgeflachten Wellenzapfen ausgestattet. Damit ist es möglich, (vorgefertigte) Antriebswellen mit Schweiß-Schiebekupplungen oder Kettenkupplungen an den TRN520-3S Zahnstangenantrieben zu montieren, selbst wenn die Zahnstangenantriebe bereits in das Gewächshaus eingebaut wurden.Mit den zugehörigen Wellensicherungsklemmen werden die Antriebswellen positionssicher in den Kupplungen befestigt.Höhe: 60 mmRidder Art.-Nr.: 540000

Die Kettenkupplung verbindet das bestehende Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besonders einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590001

Unser Haspelkettenantrieb eignet sich ideal für folgende Bereiche:für alle Lüftungen und Energieschirme ohne Anschluss an die Stromversorgungfür erhöht installierte Seitenlüftungen, die mit der Markisenkurbel nicht erreichbar sindfür kleine bis mittelgroße Anlagen in Gewächshaus, Stall- und Hallenbau Er überzeugt durch diese Eigenschaften:pflegeleicht und wenig anfällig gegen Klimaeinflüsse im Gewächshauspraktische direkt montierbare Komplettlösung(Schneckengetriebe, KST-Kettenrad mit Kettenführung und Kette): lässt sich im Handumdrehen mit der Antriebswelle verbinden.Attraktives Preis-Leistung-Verhältnis Technische Daten unseres Haspelkettenantriebs:Übersetzung des Schneckengetriebes: 1:40 (145Nm)Länge der Kette: Nutzlänge 8 mKettenrad aus schlagfestem Kunststoff

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 532020

Die Abdeckhaube schützt im Freien montierte Motoren gegen Regen, Schnee und andere WItterungen.Passend für die Antriebsserie RW45 von Ridder.Material: Kunststoff Ridder Art.-Nr. 580050

Abgewinkelte Montageplatte für den RW45 und RAL120/90/60-Getriebemotoren.Lieferbar in verzinkter oder blanker Metallausführung.Befestigung mittels Schraubverbindung.Abweichende Längen auf Anfrage.Ridder Art.-Nr. 417646

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besoners einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung, dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590002

50 Nm230 V 1~, 50 Hz5,9 Umdrehungen/Minute0,10 kW1,60 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.Bei allen einphasigen Motoren Wicklungsschutzkontakt integriert, kein separater Motorschutzschalter erforderlich. Anschlussfertig mit Kabel.

Die Elektro-Getriebemotoren für Schattierungs- und Lüftungsanlagen von Ridder werden mit vorinstallierten Kettenrädern zur Aufnahme der Kettenkupplung geliefert.Ridder Art.-Nr.: 502000

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Die RW45-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs- und Schirmsysteme in Gewächshäusern oder Ställen. Die RW45-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW45-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultiert in einen geräuscharmen Antrieb.Die RW45-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 97 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW45-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr.: 502040

350 Nm400 V 3~, 50 Hz4,4 Umdrehungen/Minute0,25 kW2,00 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)! Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Dieser manuelle Antrieb eignet sich ideal für kleinere Schattierungs- und Lüftungsanlagen. Er ist mit einer Kupplung ausgestattet, die sich direkt mit der TGU Teleskopwellen oder der Antriebswelle verschrauben lässt. Der Antrieb wird standardmäßig mit einer passenden Handkurbel geliefert. Auf Anfrage ist er zudem lieferbar mit einer verlängerten Handkurbel oder einem Haken für höher hängende Antriebe, die nicht direkt zu erreichen sind. Kombiniert mit einem Kettenrad lassen sich auch sehr hoch hängende Antriebe betreiben.

Abgewinkelte Montageplatte für die RW45/240/400/600 und RAL120/90/60/240-Getriebemotoren.Lieferbar in verzinkter Metallausführung.Befestigung mittels Schraubverbindung oder Schweißen.Abweichende Längen auf Anfrage.Höhe: 90 mmRidder Art.-Nr. 417636
