Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

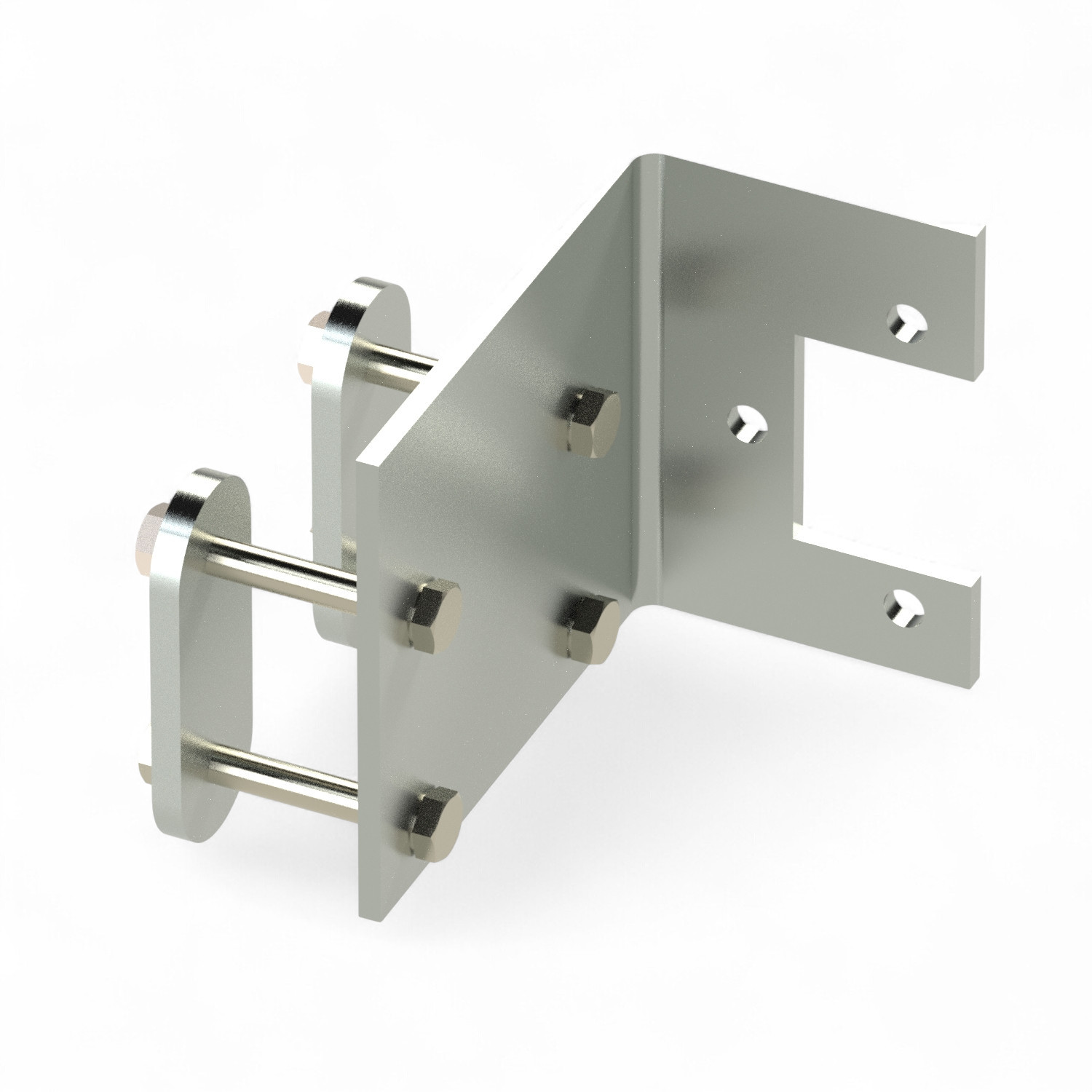

Die Motorkonsole bringt die Antriebswelle in die passende Position für das Antriebssystem. Sie eignet sich für aufgehängte Schattieranlagen mit Giebelantrieb.Der Monteur profitiert von dem einfachen Handling der Konsole, da die Antriebswelle nicht manuell ausgerichtet werden muss.Bei der Montage werden die Vierkantrohre an die Motorkonsole angeflanscht. Die Schrauben und Muttern zum Anflanschen der Rohre werden mitgeliefert. Die Motorkonsole ist kompatibel mit dem Getriebemotor RW 45.Material: feuerverzinkter Stahl

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Kupplung ohne Winkelausgleich mit einseitiger axialer Sicherung zur Übertragung der Antriebsmomente zwischen Getrieben. Die Kupplung wird an die Enden der bauseitigen Verbindungsrohre angeschweißt und auf das Wellenende des Getriebes aufgeschoben.Kupplung aus schweißbarem Stahl, unbehandeltHinweis:Verbindungsrohr und SKS müssen fluchten. Mit Vorrichtung zusammenschweißen, ca. 3 mm Ausdehnungsmöglichkeit zwischen Kupplung und Getriebewelle einplanen

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Die Kupplung wir auf die Antriebswelle angeschweißt.Durch die doppelte Kette ermöglicht die Kupplung, dass sich die Antriebswelle in der Flucht bewegt. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590011

Die RW600-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- undHubsysteme in Gewächshäusern oder Ställen. Die RW600-Getriebemotoren sind fürUmgebungstemperaturen von 0-60 °C geeignet.Alle RW600-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzungausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstanddes Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen undSchneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW600-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystemmit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximaleSchaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optionaleinsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen(Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mitPotentiometer möglich.Die RW600-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werdenmit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr. 502420

    150 Nm    400 V 3~, 50 Hz   8,8 Umdrehungen/Minute    0,30 kW    1,55  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Die RW45-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs- und Schirmsysteme in Gewächshäusern oder Ställen. Die RW45-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW45-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultiert in einen geräuscharmen Antrieb.Die RW45-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 97 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW45-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr. 535375

Die RW400-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Die RW400-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW400-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW400-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW400-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr.: 502220

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Die Kupplung wir auf die Antriebswelle angeschweißt.Durch die doppelte Kette ermöglicht die Kupplung, dass sich die Antriebswelle in der Flucht bewegt. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590000

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 532020

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 502351

Die Elektro-Getriebemotoren für Schattierungs- und Lüftungsanlagen von Ridder werden mit vorinstallierten Kettenrädern zur Aufnahme der Kettenkupplung geliefert.Ridder Art.-Nr.: 502410

Die Ridder MotorControl RMC400 ist eine intelligente Steuerung für die Ansteuerung, die Kontrolle und den Schutz eines Ridder-Getriebemotors mit integriertem Endschaltersystem. Die kompakt ausgeführte RMC400 ist mit einer komplett eingegossenen Steuerplatine mit Mikroprozessor und Halbleiterrelais ausgestattet. Durch das Eingießen ist sie feuchtigkeits-, schmutz- und vibrationsbeständig. Die RMC400 ist mit Dreiphasen-Versorgungsspannungen von 208 V bis 600 V und Einphasen-Versorgungsspannungen von 115 V bis 230 V weltweit einsetzbar. Dies gilt für Netzfrequenzen von 50 Hz und 60 Hz.Die RMC400 ist standardmäßig mit einer Umkehrschaltung zum Schalten des Hauptstroms ausgestattet. Dabei ist eine Umkehrverzögerung von 3 Sekunden vorgesehen, um ein Durchlaufen in die gleiche Drehrichtung oder eine unnötige Überbelastung des Antriebs zu vermeiden. In einem Dreiphasennetz kontrolliert die RMC400 konstant die Phasenreihenfolge der Versorgungsspannung. Wird ein Phasenwechsel festgestellt, dann korrigiert die RMC400 die Phasenreihenfolge intern, womit die ursprüngliche und erwartete Drehrichtung des Antriebs erhalten bleibt. Die RMC400 stellt auch Phasenausfälle fest. Hierbei wird die Ansteuerung während des Phasenausfalls unterbrochen, um eine Überhitzung des Elektromotors zu verhindern.Zum Schutz des kompletten Antriebs gegen Überhitzung und Überlastung kann ein am Elektromotor vorhandener PTC-Thermistor an die RMC400 angeschlossen werden. Misst die RMC400 eine zu hohe Temperatur, dann wird die Ansteuerung unterbrochen, bis der Elektromotor wieder ausreichend abgekühlt ist. So werden Folgeschäden und eine thermische Abschaltung vermieden.Die RMC400 wird an das Endschaltersystem des Getriebemotors angeschlossen. Bei Erreichen einer Endposition wird die Ansteuerung gestoppt. Wird beim Schalten einer Endposition versehentlich auch ein Schutzschalter betätigt, dann ist unter bestimmten Bedingungen eine automatische oder manuelle Ansteuerung in die entgegengesetzte Drehrichtung möglich.Die RMC400 ist für die Verwendung einer Ridder PositioningUnit RPU (RW-Getriebemotor) vorbereitet. Hierfür besitzt sie einen 24-V-DC-Versorgungsanschluss und Referenzpositionsausgänge (Endpositionen).Die externe Ansteuerung der RMC400 ist mit einem 24V-Steuersignal (AC/DC) oder per (optionale) externe Handbedienung möglich. Hierbei überwacht die RMC400 den Steuereingang; bei gleichzeitiger Ansteuerung in 2 Drehrichtungen wird der Getriebemotor nicht angesteuert. Für die Anzeige des Betriebsstatus und von Störungen verfügt die RMC400 über Signal-LEDs. Per LED-Signal werden der Normalbetrieb, die Aktivierung eines Schutzschalters, eine thermische Überlastung oder ein Phasenausfall angezeigt. Bei Störungen bleibt das LED-Signal auch nach Behebung der Störung weiter aktiv, bis es mit Hilfe der Handbedienung zurückgesetzt wird. Die RMC400 besitzt auch einen Fehlerkontakt (NC) für die externe Mitteilung einer Störungssituation.Die RMC400 ist als separate Platine zum Einbau in einen zentralen Schaltschrank oder in einem Kunststoffgehäuse (IP54) mit durchsichtigem Deckel erhältlich. Im Lieferumfang des Gehäuses sind Kabelverschraubungen enthalten. Die RMC400 ist mit robusten Klemmenleisten zum Anschluss der ein- und ausgehenden Versorgungsspannung ausgestattet. Für den Anschluss der restlichen Verkabelung bietet sie gut zugängliche Steckverbindungen.Ridder Art.-Nr. 584660

50 Nm230 V 1~, 50 Hz5,9 Umdrehungen/Minute0,10 kW1,60 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.Bei allen einphasigen Motoren Wicklungsschutzkontakt integriert, kein separater Motorschutzschalter erforderlich. Anschlussfertig mit Kabel.

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.br>Ridder Art.-Nr.: 537200

Die Kettenkupplung verbindet Getriebemotor und Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Das Bauteil wird zwischen Getriebemotor und Antriebswelle aufgesteckt bzw. angeschweißt. Durch die doppelte Kette ermöglicht die Kupplung, dass sich die Antriebswelle in der Flucht bewegt. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter Stahl

    600 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,80 kW    2,80 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Die Abdeckhaube schützt im Freien montierte Motoren gegen Regen, Schnee und andere WItterungen.Passend für die Antriebsserien RW 200 bis RW 600 von Ridder.Material: Kunststoff

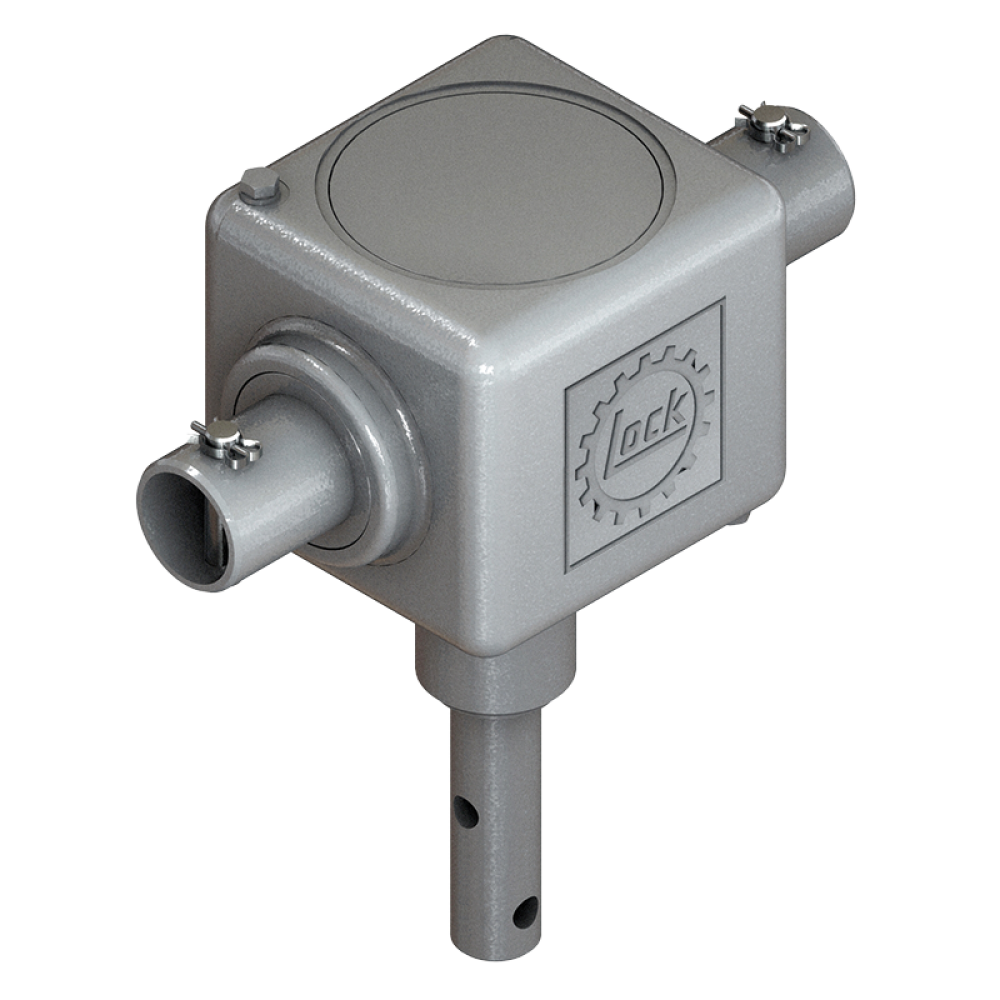

90°-Umlenkgetriebe zur Betätigung von Lüftungswellen in Gewächshäusern, Hallen und Ställen, im Anlagenbau zur Verteilung von Kräften.Gußgehäuse mit Kronrad und Stirnrad aus Stahl (ähnl. Kegelrad).Gehäuse abgedichtetWelle A: We 07 (ø 26 mm) für 1“-Rohr.Welle B: Hohlwelle (ø 35 mm) für 1“-Rohr.Antriebsdrehzahl max. 40 1/min.

Die Kettenkupplung verbindet das bestehende Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besonders einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590001

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besoners einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590016
