Das Ridder RSU-RW Endschaltersystem ist ein lineares Schaltsystem, das entwickelt wurde für und seine Anwendung findet in den RW-Getriebemotoren.Das Endschaltersystem wird, mittels einer Übertragung, von der ausgehenden Achse des Getriebemotors angetrieben. Je nach Getriebemotortyp kann die Zahl der Umdrehungen der ausgehenden Achse, zwischen Anfangs- und Endstad, eingestellt werden.Je nach Getriebemotortyp sind dies 55, 86, 97 oder 860 Umdrehungen der ausgehenden Achse.Ridder Art.-Nr. 501094

Die Kettenkupplung verbindet das bestehende Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besonders einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590001

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Sie ist besoners einfach zu montieren.Die Kupplung ist mit einer gelochten Aufnahme für die Antriebswelle ausgestattet, in die sie einfach eingesteckt werden kann. Der Monteur profitiert von einer einfacheren und schnelleren Montage als beim herkömmlichen Schweißen.Durch die doppelte Kette ermöglicht die Kettenkupplung dass sich die Antriebswelle in der Flucht bewegen kann. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590016

Die Elektro-Getriebemotoren für Schattierungs- und Lüftungsanlagen von Ridder werden mit vorinstallierten Kettenrädern zur Aufnahme der Kettenkupplung geliefert.Ridder Art.-Nr.: 502010

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Die Kupplung wir auf die Antriebswelle angeschweißt.Durch die doppelte Kette ermöglicht die Kupplung, dass sich die Antriebswelle in der Flucht bewegt. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590000

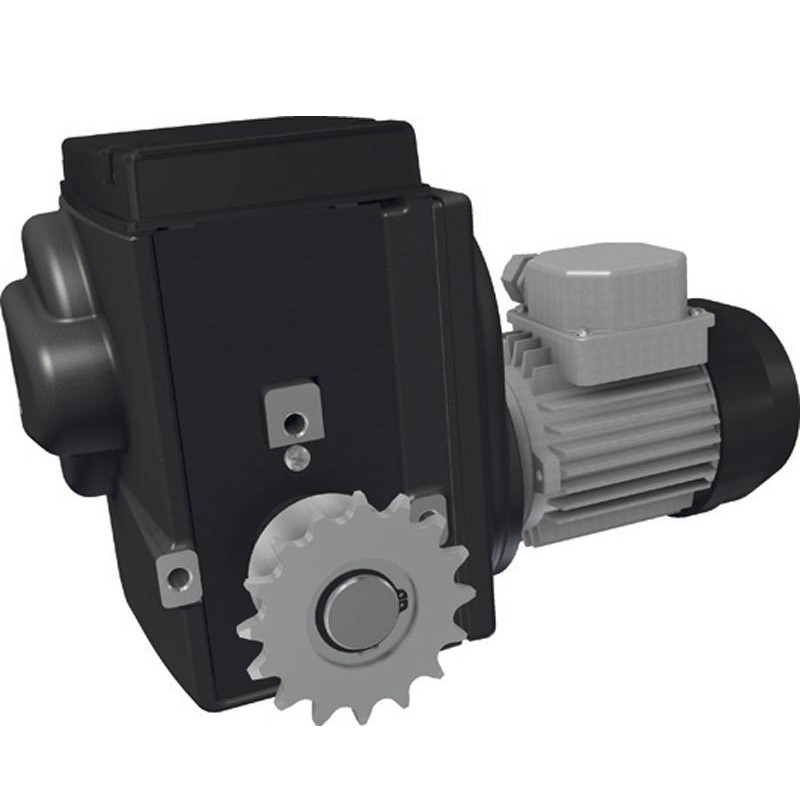

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.br>Ridder Art.-Nr.: 537200

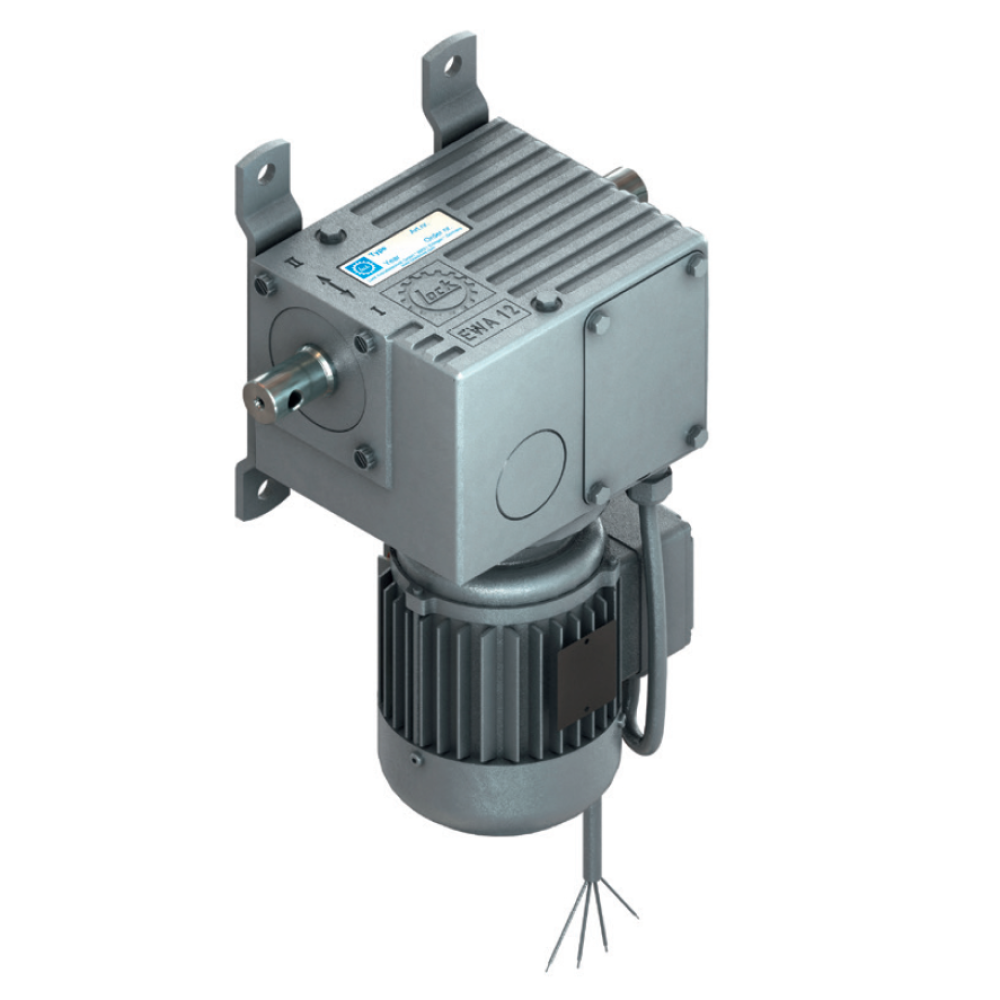

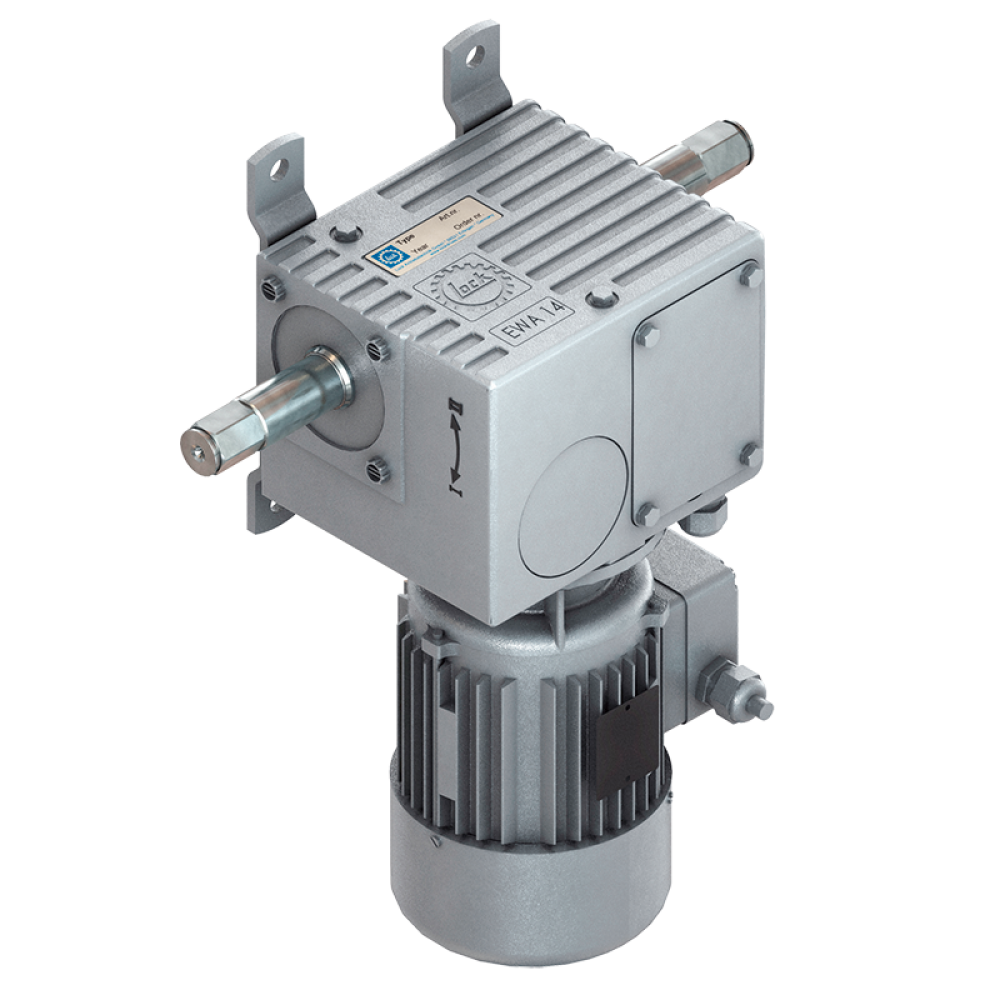

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

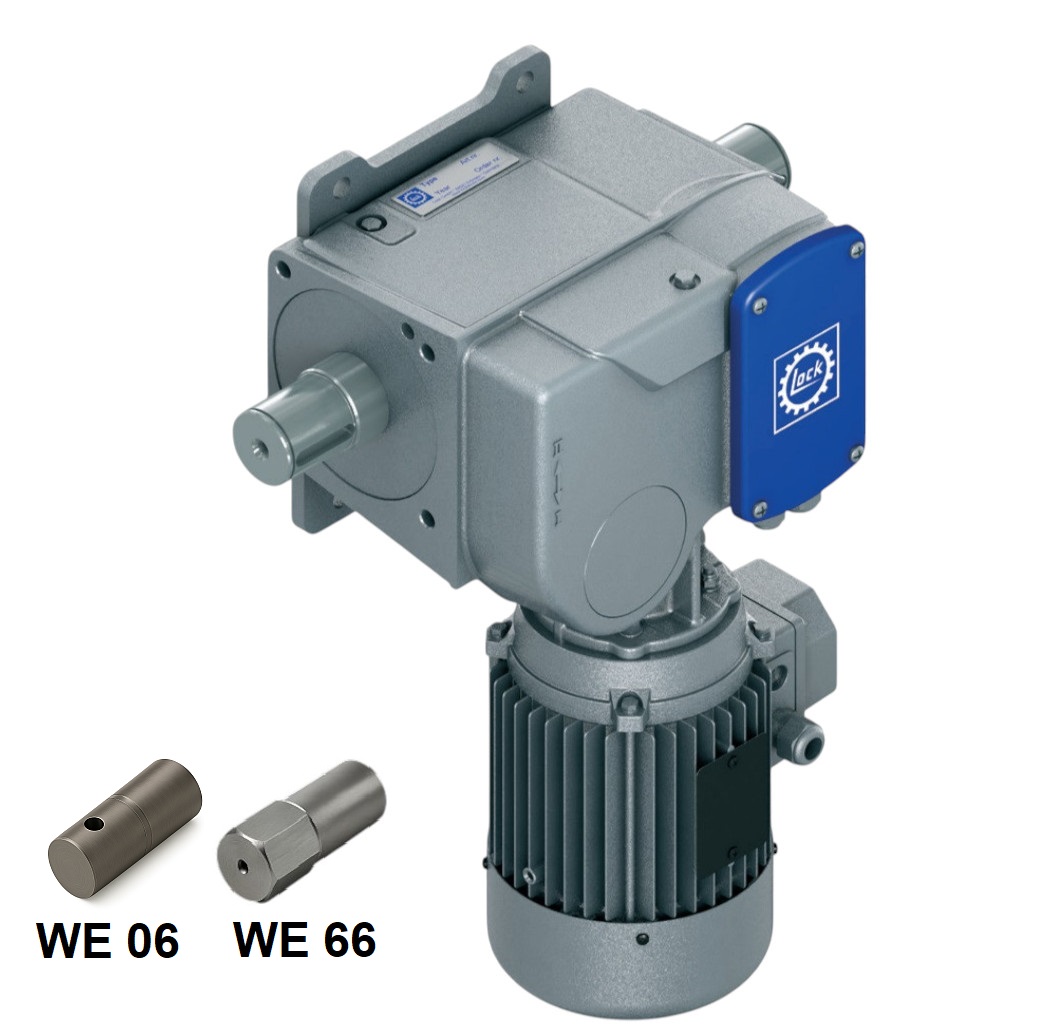

    250 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,30 kW    1,10 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Abgewinkelte Montageplatte für die RW45/240/400/600 und RAL120/90/60/240-Getriebemotoren.Lieferbar in verzinkter Metallausführung.Befestigung mittels Schraubverbindung oder Schweißen.Abweichende Längen auf Anfrage.Höhe: 90 mmRidder Art.-Nr. 417636

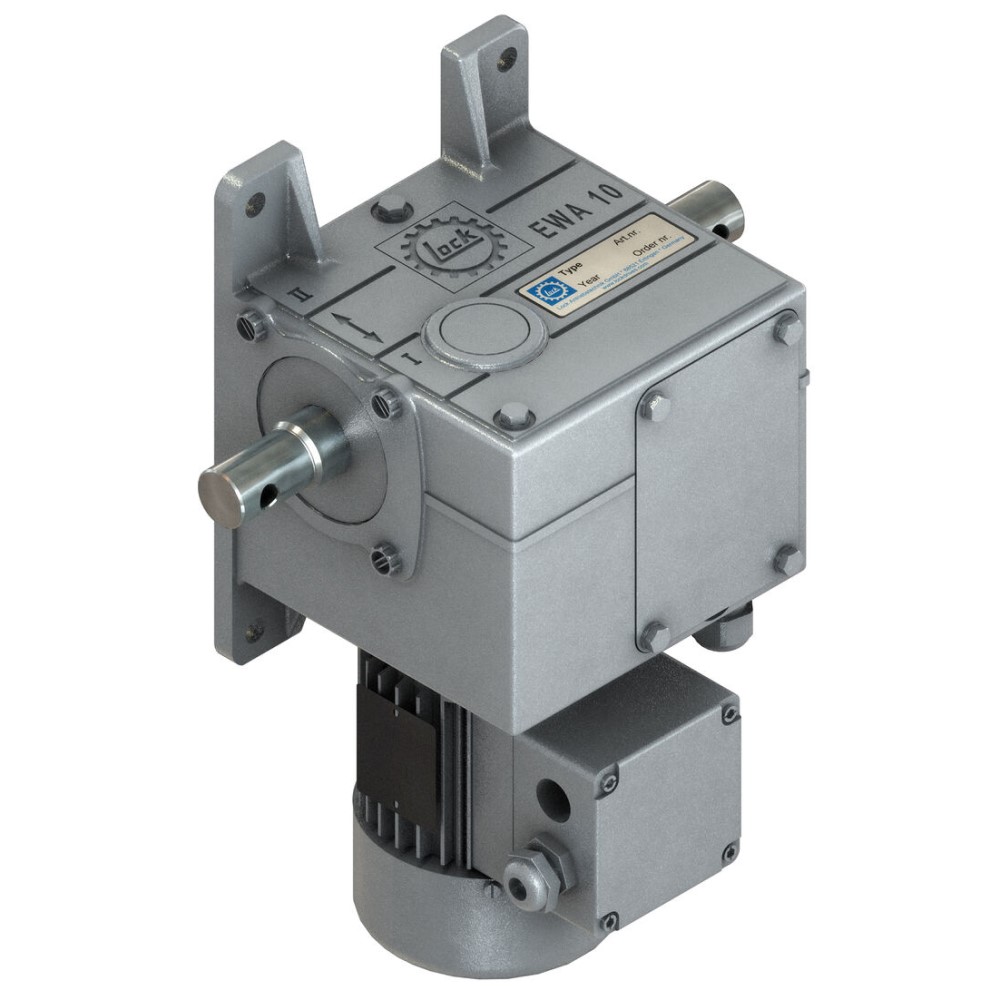

50 Nm400 V 3~, 50 Hz5,6 Umdrehungen/Minute0,11 kW0,45 AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

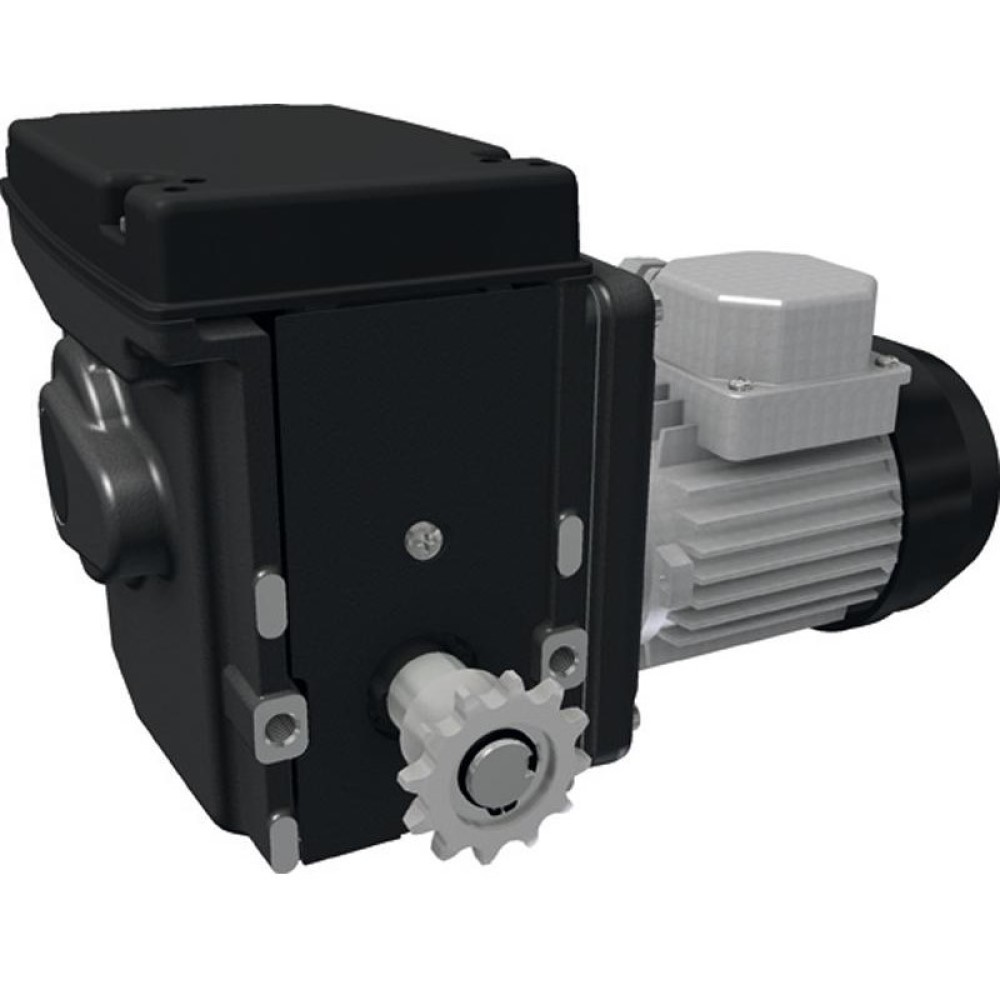

Die RW45-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs- und Schirmsysteme in Gewächshäusern oder Ställen. Die RW45-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW45-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultiert in einen geräuscharmen Antrieb.Die RW45-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 97 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW45-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr.: 502040

Die RW45-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs- und Schirmsysteme in Gewächshäusern oder Ställen. Die RW45-Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW45-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultiert in einen geräuscharmen Antrieb.Die RW45-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 97 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW45-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert.Ridder Art.-Nr.: 502020

    150 Nm    400 V 3~, 50 Hz    4,4 Umdrehungen/Minute    0,17 kW    0,90  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Gerade Montageplatte für RW240/400/600/200, RPG150/300/450 PolyGearbox Getriebe, RPD150/300/450 PolyDrive Getriebemotoren und RAL240-Getriebemotoren und W240/400/600- Schneckenradgetriebe.Lieferbar in verschiedenen Längen in verzinkter oder blanker Metallausführung. Befestigung mittels Schraubverbindung oder Schweißen.Abweichende Längen oder Ausführungen auf Anfrage.Ridder Art.-Nr. 413922

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 502320

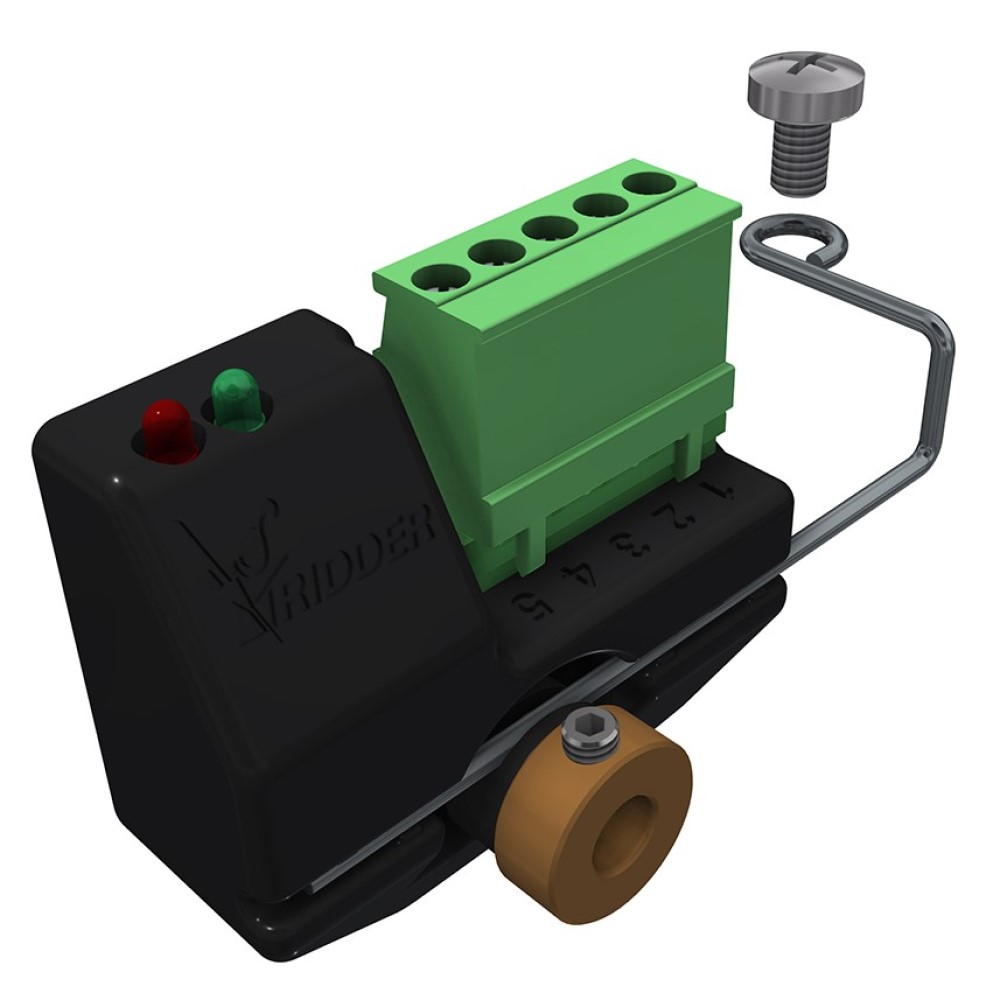

Die Ridder RPU PositioningUnit ist ein präziser digitaler Positionssensor für Ridder RW-Getriebemotoren und die perfekte Lösung für eine hohe Positionierungsgenauigkeit bei Lüftungs-, Schattierungs- und Hubsystemen. Die RPU meldet die aktuelle Position konstant mit einem 4–20-mA-Signal an einen Klimaregler zurück. Die RPU ist für alle Arten von Ridder RW-Getriebemotoren mit Ridder RSU-Endschaltersystem geeignet und kann sowohl separat als auch in einen RW-Getriebemotor eingebaut geliefert werden.Das 4–20-mA-Signal der RPU wird mit einem in die RPU integrierten Hall-Sensor und einer darüber montierten Magnetachse erzeugt. Diese Magnetachse rotiert kontaktlos und ist auf die Schaltachse des RSU-Endschaltersystems eines Ridder RW-Getriebemotors montiert. Durch diese kontaktlose Messtechnik bleibt der Rückmeldewert der RPU immer konstant und ist die RPU wartungsfrei. In Betrieb misst die RPU kontinuierlich mit hoher Genauigkeit (0,04 %) die Position des eingelernten Messbereichs. Aus dem Messsignal berechnet die RPU das zurückzumeldende 4–20-mA-Signal. Dieses Signal ist umkehrbar. Bei Verwendung eines ohmschen Widerstands kann mit der RPU auch ein 0–5-V-oder 0–10-V-Rückmeldesignal erzeugt werden. Die RPU besitzt eine Bedienungstaste und LEDs zum Auslesen des Status.Die RPU ist bei Inbetriebnahme einfach zu installieren und einzulernen. Der einzulernende Messbereich der RPU entspricht in der Regel dem eingestellten Schaltbereich des RSU-Endschaltersystems. Die für den Messbereich eingelernten Einstellpositionen (SP1 und SP2’) der RPU stimmen dann mit den Endpositionen (ES11 und ES12) des Endschaltersystems überein. Es ist auch möglich, eine der Endpositionen des Messbereichs der RPU vor der Endposition des Endschaltersystems einzurichten. Der Messbereich der RPU ist dann kleiner als der Schaltbereich des RSU-Endschaltersystems. Dies ist eine Lösung für Systeme mit einem Schaltbereich, der größer ist als der zu kontrollierende Messbereich der RPU (zwischen SP1 und SP2). Diese Option macht es auch möglich, RPUs für unabhängig angetriebene Systeme mit vom Endschaltersystem abweichenden Schaltbereichen mit einem übereinstimmenden Messbereich einzulernen (z. B. zur gleich hohen Positionierung von hochziehbaren Futterförderern).In Betrieb kontrolliert die PositioningUnit RPU über eine integrierte Referenzüberwachung konstant die Signalqualität. Wenn der von der RPU gemessene Wert durch eine externe Störung, zum Beispiel einen Spannungsausfall, vom erwarteten Messwert abweicht, dann erzeugt die RPU aufgrund dieser Referenzabweichung eine Fehlermeldung. In diesem Fall wird ein 0-mA-Wert zurückgemeldet und ein Blinkcode angezeigt.Um die effektive Wiederherstellung einer Referenz möglich zu machen, ist die RPU mit einem Referenzeingang ausgestattet. Dieser Referenzeingang kann an einen Betriebsschalter eines RSU-Endschaltersystems angeschlossen werden. Bei Betätigung dieses Betriebsschalters in einer Endposition werden die Referenzabweichung und die damit verbundene Fehlermeldung automatisch behoben bzw. gelöscht. Hierfür muss die Schaltposition dieses Betriebsschalters mit der Endposition des eingelernten Messbereichs der RPU übereinstimmen.Die PositioningUnit RPU kann auch so angeschlossen und eingelernt werden, dass die Referenz bei einer Referenzabweichung mittels einer Bereichserkennung wiederhergestellt wird. Dazu braucht kein Betriebsschalter am Referenzeingang angeschlossen zu sein. Zur Referenzwiederherstellung muss in diesem Fall der komplette eingelernte Messbereich von der RPU durchlaufen werden.Ridder Art.-Nr. 502687

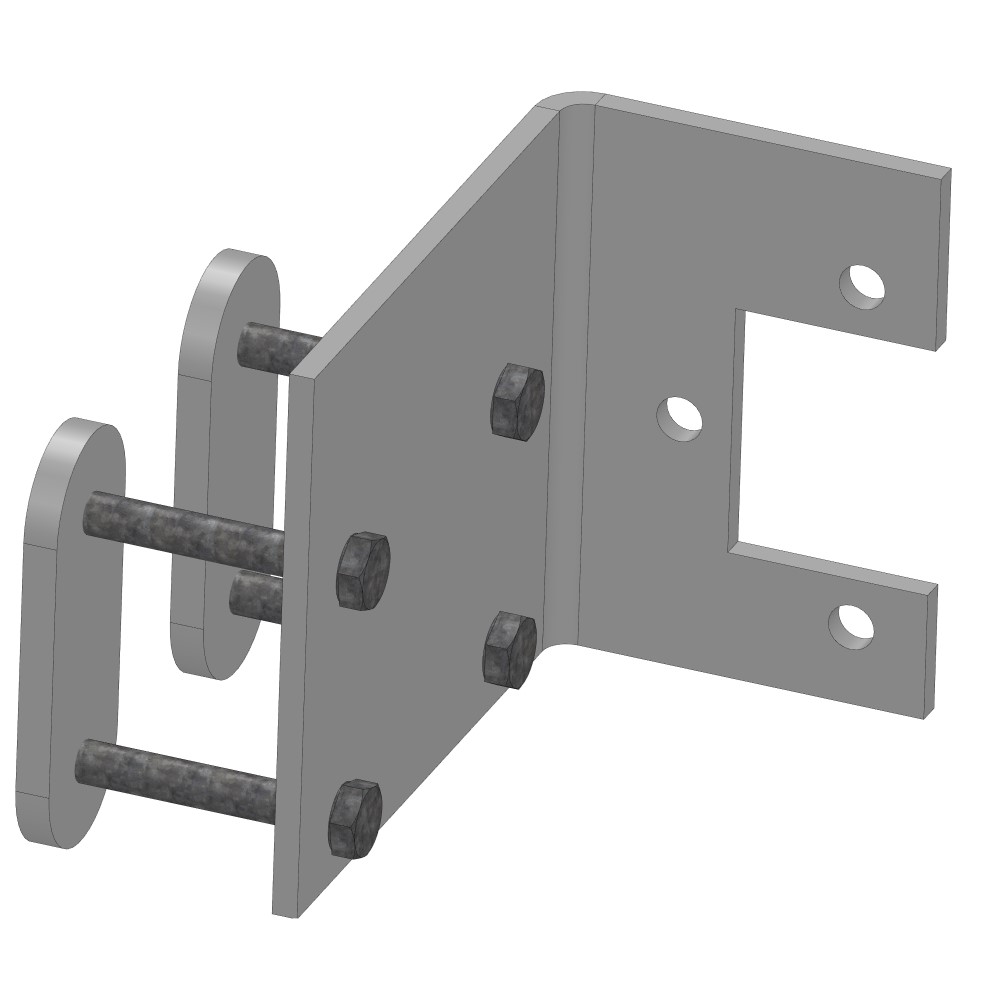

Die Motorkonsole bringt die Antriebswelle in die passende Position für das Antriebssystem. Sie eignet sich für aufgehängte Schattieranlagen mit Giebelantrieb.Der Monteur profitiert von dem einfachen Handling der Konsole, da die Antriebswelle nicht manuell ausgerichtet werden muss.Bei der Montage werden die Vierkantrohre an die Motorkonsole angeflanscht. Die Schrauben und Muttern zum Anflanschen der Rohre werden mitgeliefert. Die Motorkonsole ist kompatibel mit dem Getriebemotor RW 45.Material: feuerverzinkter Stahl

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 502310

Die TRN520-3S Zahnstangenantriebe mit zugehörigen Zahnstangen sind wartungsarme Antriebseinheiten für den Antrieb von Sparren-Schienensystemen in Gewächshäusern. Die TRN520-3S Zahnstangenantriebe kombiniert mit den Ridder RW-Getriebemotoren tragen durch die exakte Positionierung der Lüftungsfenster zu einem optimalen Klima im Gewächshaus bei.Die verzinkten TRN520-3S Zahnstangenantriebe mit Montagefuß werden mit einer Schrauben-/ Kontermutterverbindung (M10) einfach am Sparren (Gitterträger) befestigt. Die zugehörigen Gegenplatten gewährleisten eine stabile Verbindung zwischen Zahnstangenantrieb und Sparren. Die Zahnstangenantriebe sind in den Höhen 60 mm und 40 mm (Mitte Zahnstange bis Oberseite Sparren) lieferbar.Mit Hilfe einer Untersetzungsstufe (i = 2.76) und eines gehärteten Ritzels wird das Drehmoment effektiv in eine ausgehende Zahnstangenkraft von bis zu 5200 N umgesetzt. Die Führungsblöcke gewährleisten eine stabile Zahnstangenführung. Dank der günstig positionierten Schmiernippel lassen sich die TRN520-3S Zahnstangenantriebe bequem warten.Die Antriebswellen sind mit langen abgeflachten Wellenzapfen ausgestattet. Damit ist es möglich, (vorgefertigte) Antriebswellen mit Schweiß-Schiebekupplungen oder Kettenkupplungen an den TRN520-3S Zahnstangenantrieben zu montieren, selbst wenn die Zahnstangenantriebe bereits in das Gewächshaus eingebaut wurden.Mit den zugehörigen Wellensicherungsklemmen werden die Antriebswellen positionssicher in den Kupplungen befestigt.Höhe: 60 mmRidder Art.-Nr.: 540000

    150 Nm    400 V 3~, 50 Hz   8,8 Umdrehungen/Minute    0,30 kW    1,55  AmpereExtrem leises, selbsthemmendes Doppel-Schneckengetriebe mit hoher Lebensdauer, wartungsfrei.Universelle Montage durch Standard-Befestigung (Füße abnehmbar) hinten oder optional seitlich links (symmetrisch)!Eingebauter Präzisions-Zahnradendschalter END 20 für 580 Wellenumdrehungen (Mikroschalter in cURus).Zur Verkabelung 7-adriges Kabel verwenden.

Die Kettenkupplung verbindet das bestehenden Kettenrad am Getriebemotor mit der Antriebswelle und sorgt für eine erhöhte Flexibilität des Antriebssystems. Die Kupplung wir auf die Antriebswelle angeschweißt.Durch die doppelte Kette ermöglicht die Kupplung, dass sich die Antriebswelle in der Flucht bewegt. Dies schafft Flexibiliät für das Antriebssystem bei dynamischen äußeren Einflüssen und bei Bewegungen in der Gewächshauskonstruktion. Material: Verzinkter StahlRidder Art.-Nr.: 590011

Abgewinkelte Montageplatte für den RW45 und RAL120/90/60-Getriebemotoren.Lieferbar in verzinkter oder blanker Metallausführung.Befestigung mittels Schraubverbindung.Abweichende Längen auf Anfrage.Ridder Art.-Nr. 417646

Die RW240-Getriebemotoren sind wartungsfreie, kompakte Antriebe für Lüftungs-, Schirm- und Hubsysteme in Gewächshäusern oder Ställen. Sie sind einfach zu installieren und mit einem Gehäuse mit der hohen Schutzart IP55 mit einem abgedichteten Endschaltersystem ausgestattet. Die RW240- Getriebemotoren sind für Umgebungstemperaturen von 0-60 °C geeignet.Alle RW240-Getriebemotoren sind mit einer selbstbremsenden Schneckenradübersetzung ausgestattet. Diese Übersetzung garantiert eine gesperrte Position der Antriebswelle beim Stillstand des Antriebes. Die Kombination aus aufeinander abgestimmten Zahnradübersetzungen und Schneckenradübersetzung resultieren in einen geräuscharmen Antrieb.Die RW240-Getriebemotoren sind mit einem patentierten eingebauten, linearen Endschaltersystem mit Betriebs- und Schutzschaltern mit einer großen Schaltgenauigkeit ausgerüstet. Der maximale Schaltbereich des Endschaltersystems beträgt 86 Umdrehungen der Antriebswelle. Mit der optional einsetzbaren RPU PositioningUnit ist es möglich, die Positionen eines Antriebssystems präzise an einen (Klima-)Computer zu übertragen. Die Rückmeldung von Positionen ist auch über einen Einbausatz mit Potentiometer möglich.Die RW240-Getriebemotoren sind mit einer graphitgrauen Pulverbeschichtung versehen und werden mit Befestigungsbolzen und Federringen geliefert. Die RW240-Getriebemotoren sind für Umgebungstemperaturen von 0-40 °C geeignet.Ridder Art.-Nr.: 502351

Kupplung ohne Winkelausgleich mit einseitiger axialer Sicherung zur Übertragung der Antriebsmomente zwischen Getrieben. Die Kupplung wird an die Enden der bauseitigen Verbindungsrohre angeschweißt und auf das Wellenende des Getriebes aufgeschoben.Kupplung aus schweißbarem Stahl, unbehandeltHinweis:Verbindungsrohr und SKS müssen fluchten. Mit Vorrichtung zusammenschweißen, ca. 3 mm Ausdehnungsmöglichkeit zwischen Kupplung und Getriebewelle einplanen
